Haakse tandwielkast A0302 i=76.5 holle as UH35 motorflens P63 positie B3
| Product code | A0302076502BH |
|---|---|
| Leveranciernummer | A0302 UH35 76.5 P63 B3 |
| Ingaand vermogen [kW] | 0.18 kW |
| Uitgaand koppel reductor [Nm] | 88 Nm |
| Uitgaand toerental reductor [rpm] | 18.3 min-1 |
| Uitgaande asdiameter reductor | 35 mm |
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | A - Haakse kegeltandwiel reductor |
| iEC flens type | B5 |
| iEC flensgrootte | 63 |
| type code reductor | A0302 |
| reductor uitvoering | UH - Holle as met spiebaan |
| type ingang reductor | P - IEC motorflens |
| montage positie reductor | B3 |
| uitgaande asdiameter reductor | 35 mm |
| ingaand vermogen [kW] | 0.18 kW |
| thermisch vermogen [1400 rpm] | 8 kW |
| uitgaand koppel reductor [Nm] | 88 Nm |
| service factor | 4 |
| ingaand toerental reductor | 1400 min-1 |
| overbrengingsverhouding | 76.5 |
| exacte overbrengingsverhouding | 76.51429 |
| uitgaand toerental reductor [rpm] | 18.3 min-1 |
| hoekspeling standaard | 15 ' |
| hoekspeling gereduceerd | 7 ' |
| massatraagheid reductor | 0.00016 kgm² |
| dynamisch rendement | 94 % |
| gewicht reductor | 16 kg |
| hoeveelheid smeerolie | 2.1 L |

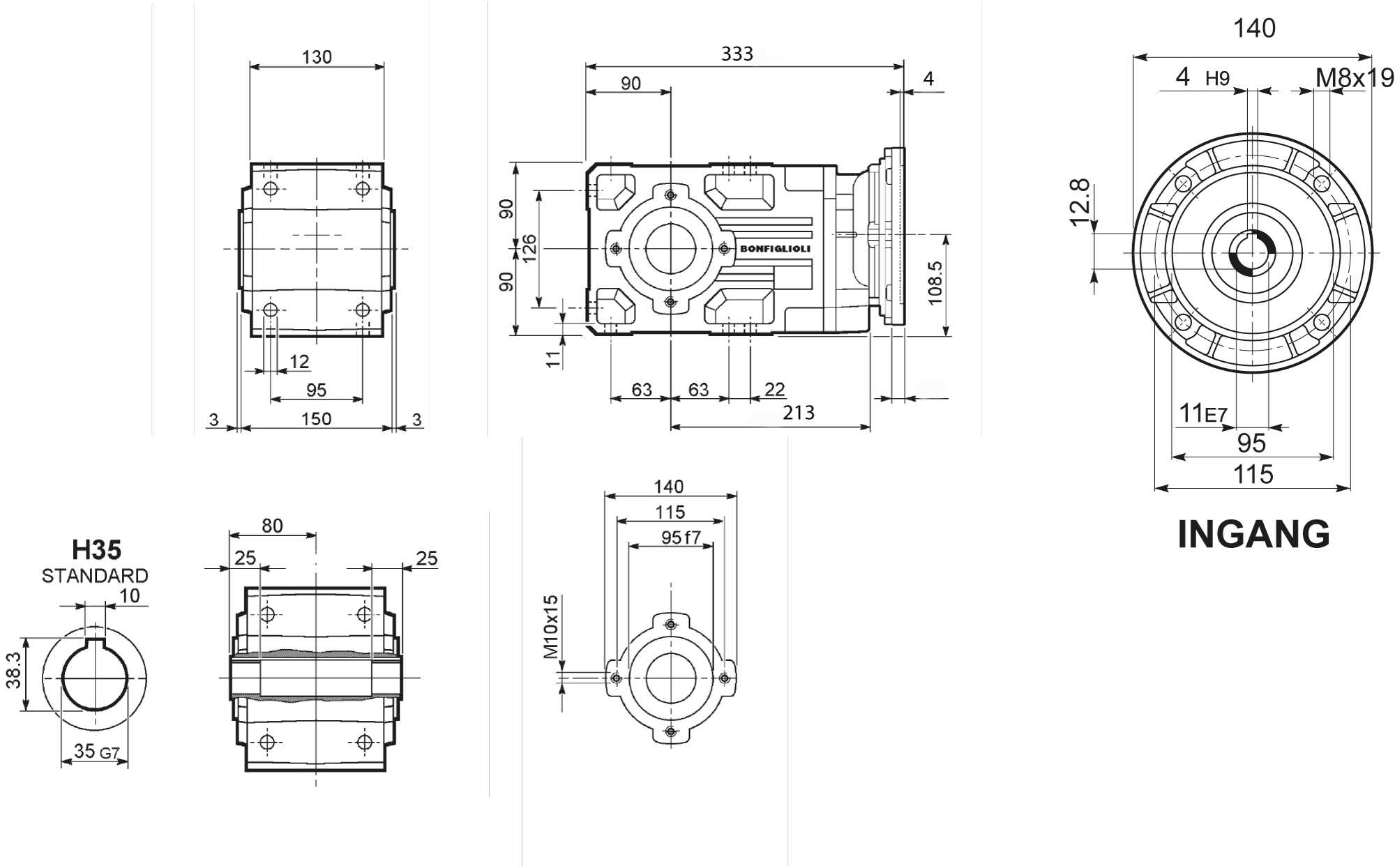

Tekening
Een haakse aandrijving met een hoog rendement en een grote veelzijdigheid wat betreft overbrengverhoudingen en motoropties kan alleen maar een A-serie zijn. Toegepast in de algemene machinebouw, maar ook als de centrale aandrijving van grote ankerlieren bezit dit type aandrijving een veelzijdigheid en een duurzaamheid die menig Zwitsers zakmes jaloers maakt.
De haakse tandwielkasten uit de A-serie zijn leverbaar met verschillende ingangen;
- HS uitvoering met massief ingaande as
- P uitvoering met IEC of NEMA gestandaardiseerde motor aanbouwflens
- M uitvoering met geintegreerde draaistroommotor (optioneel met rem)
- SK uitvoering met servomotor aanbouwflens
- SC uitvoering met servomotor aanbouwflens
Sommige uitvoeringen en bouwgroottes zijn leverbaar ATEX gecertificering
Voor de P uitvoering met motoraanbouwflens zijn de volgende eigenschappen van toepassing;
Koppel
- 100 – 14.000 Nm
Uitgaand vermogen (bij n1 = 1400 rpm)
- 0,22 – 150 kW
Overbrengingsverhoudingen
- 4,9 – 1715
Uitvoering ingang
- IEC grootte 63 - 250
- NEMA
