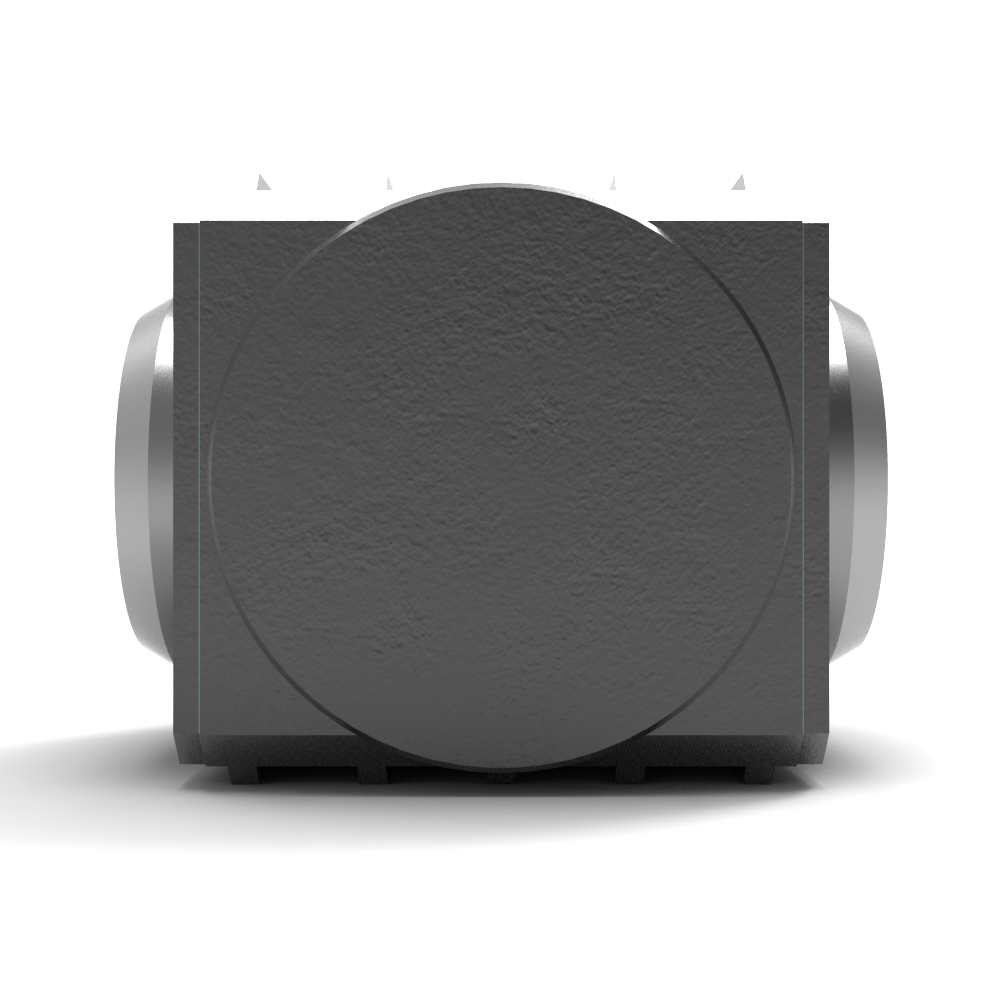

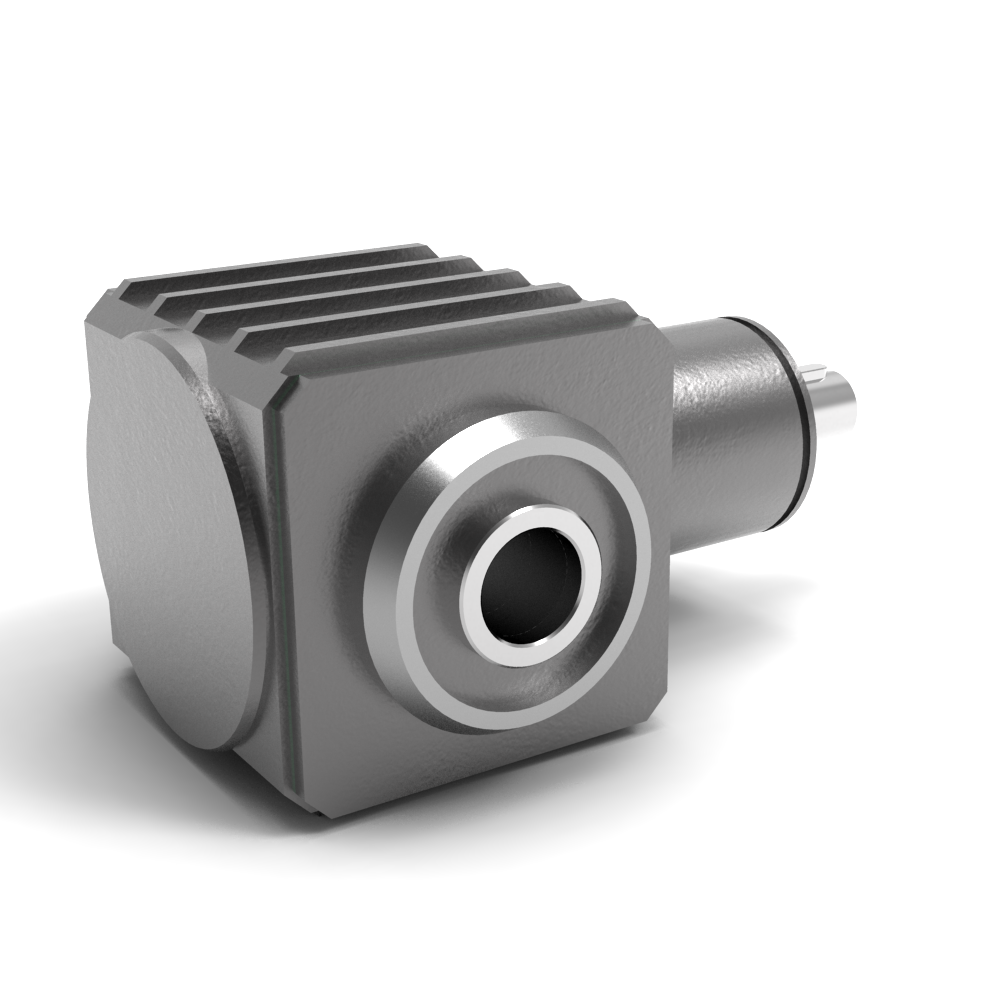

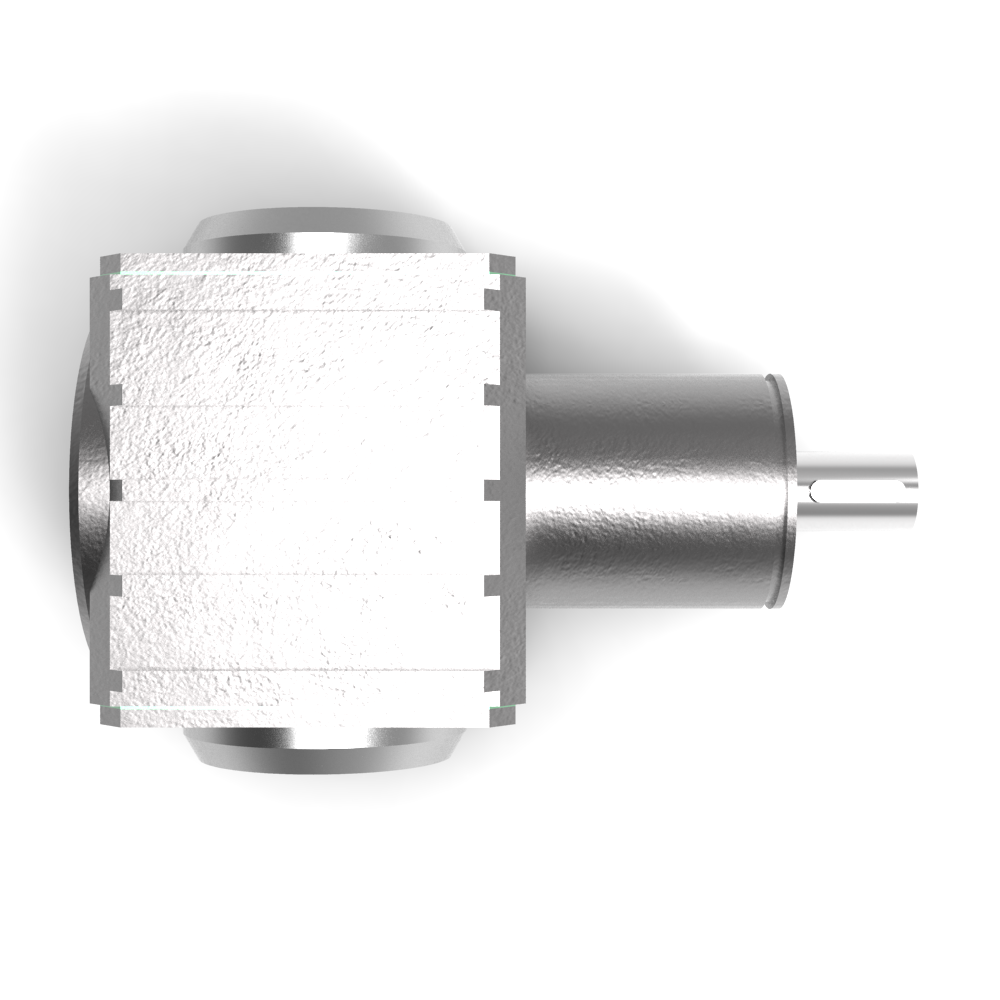

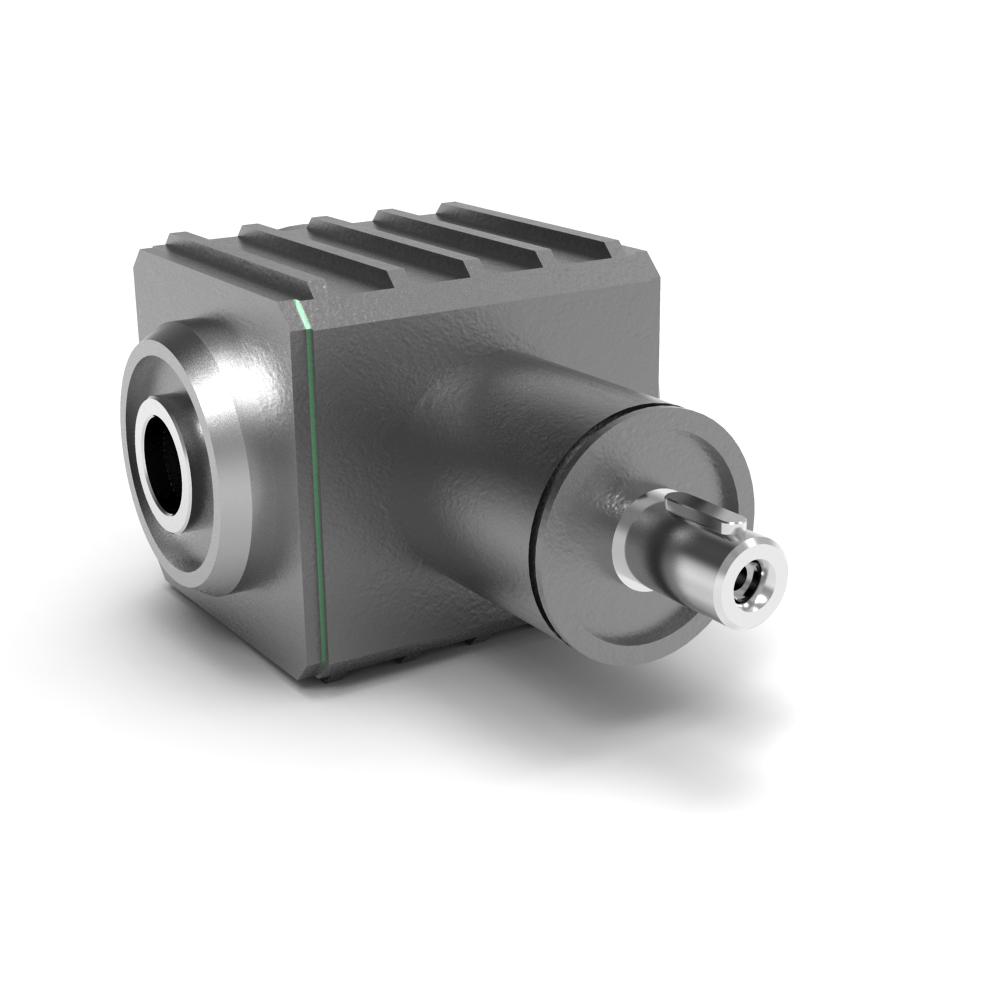

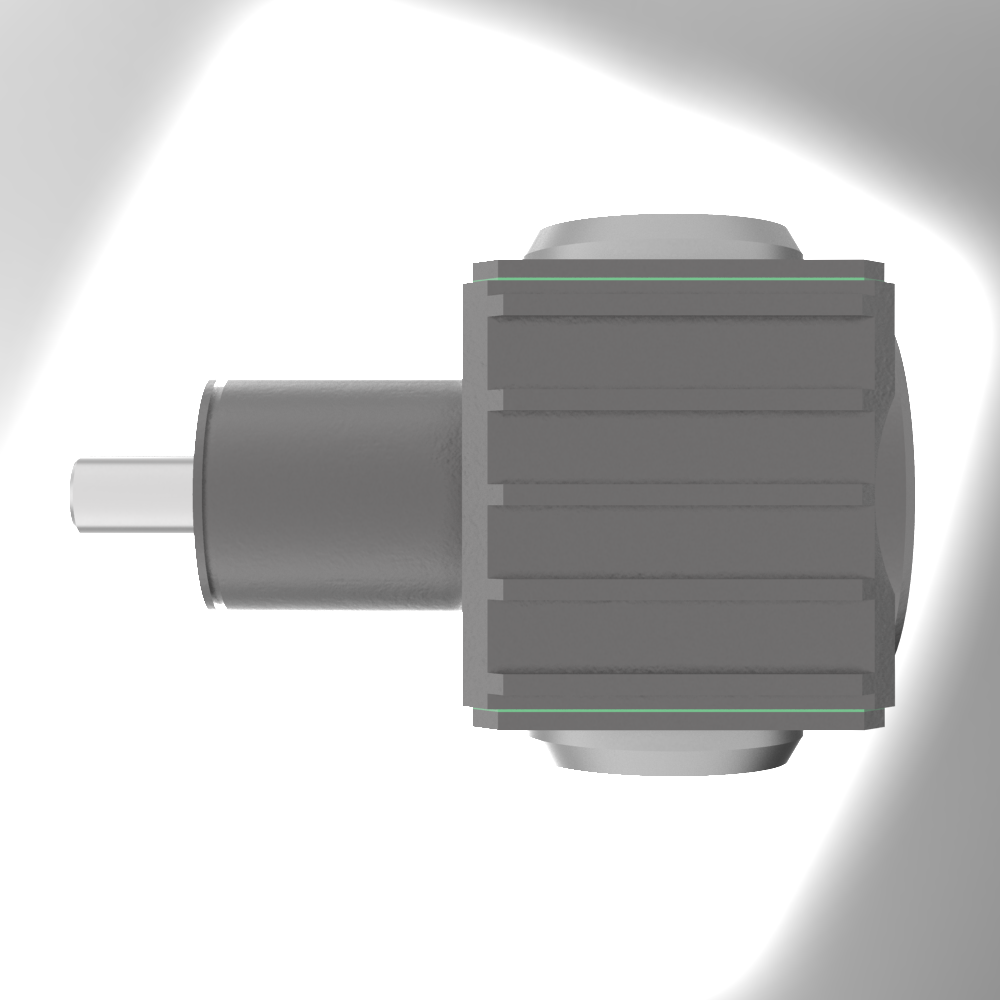

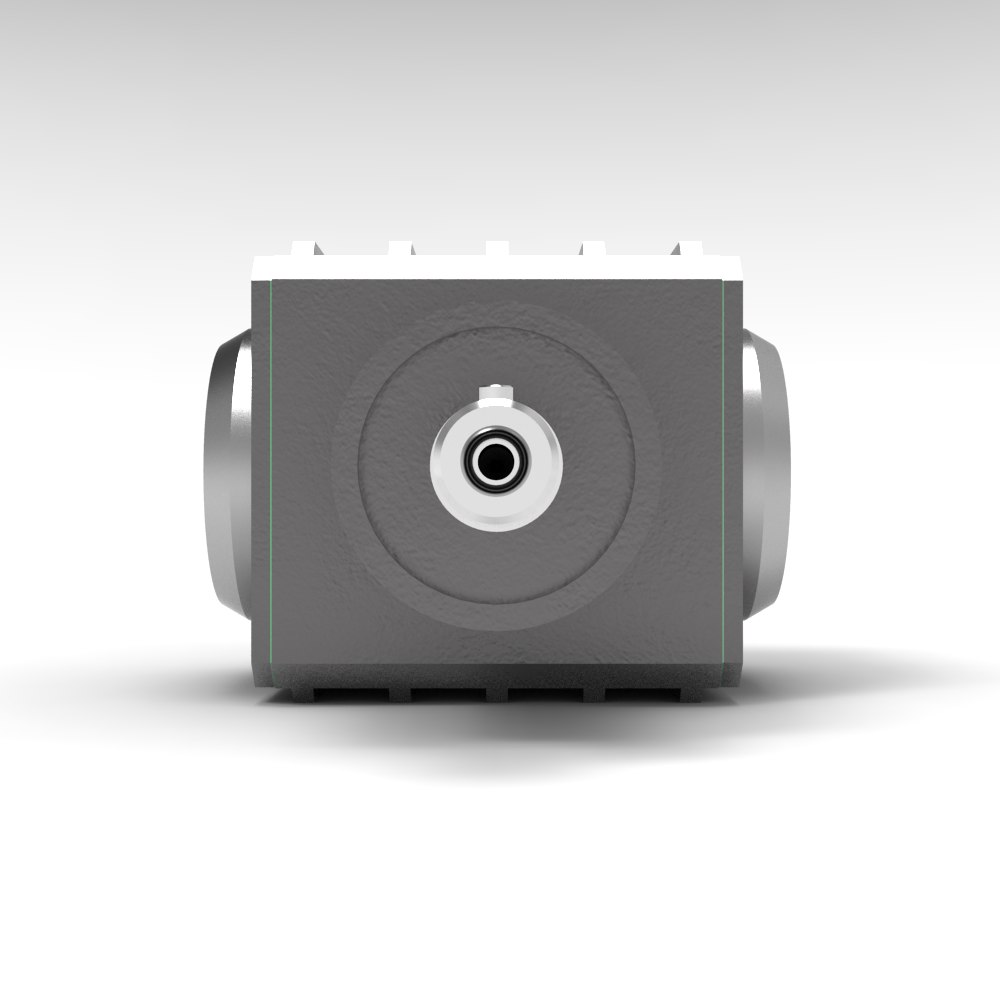

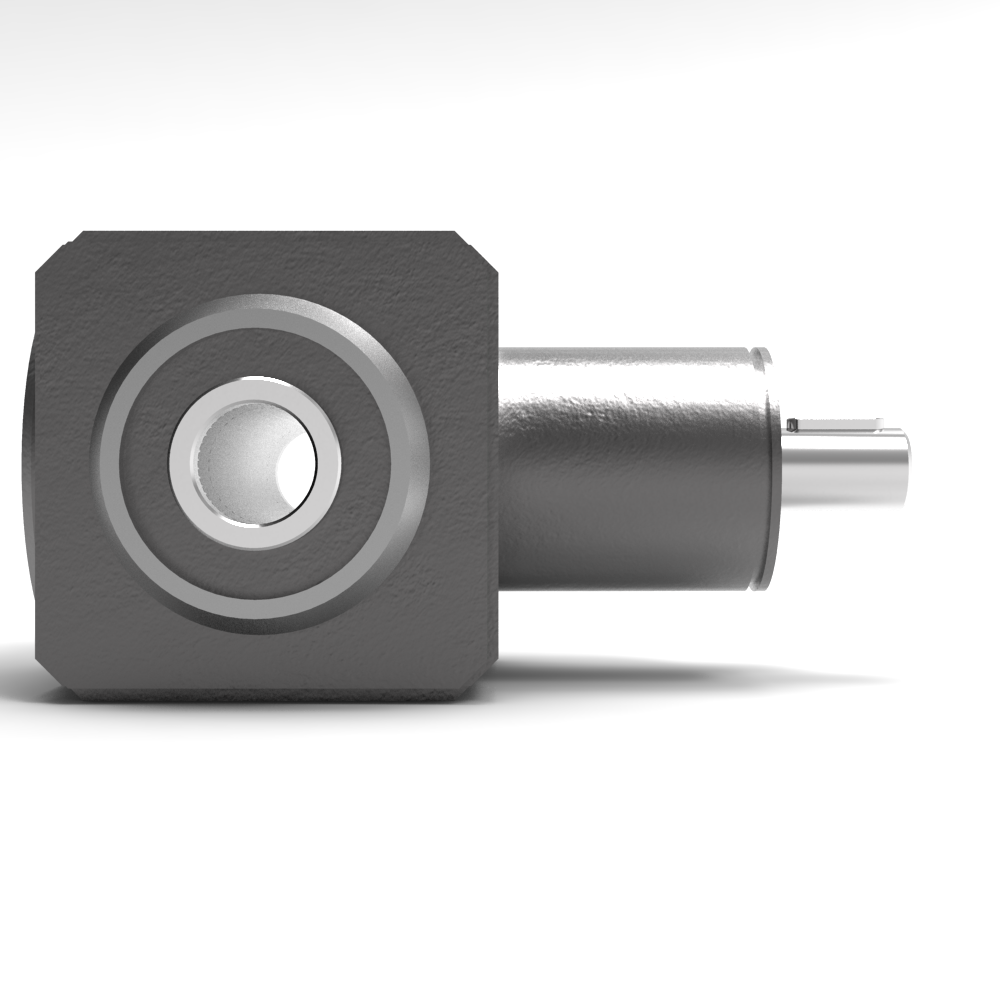

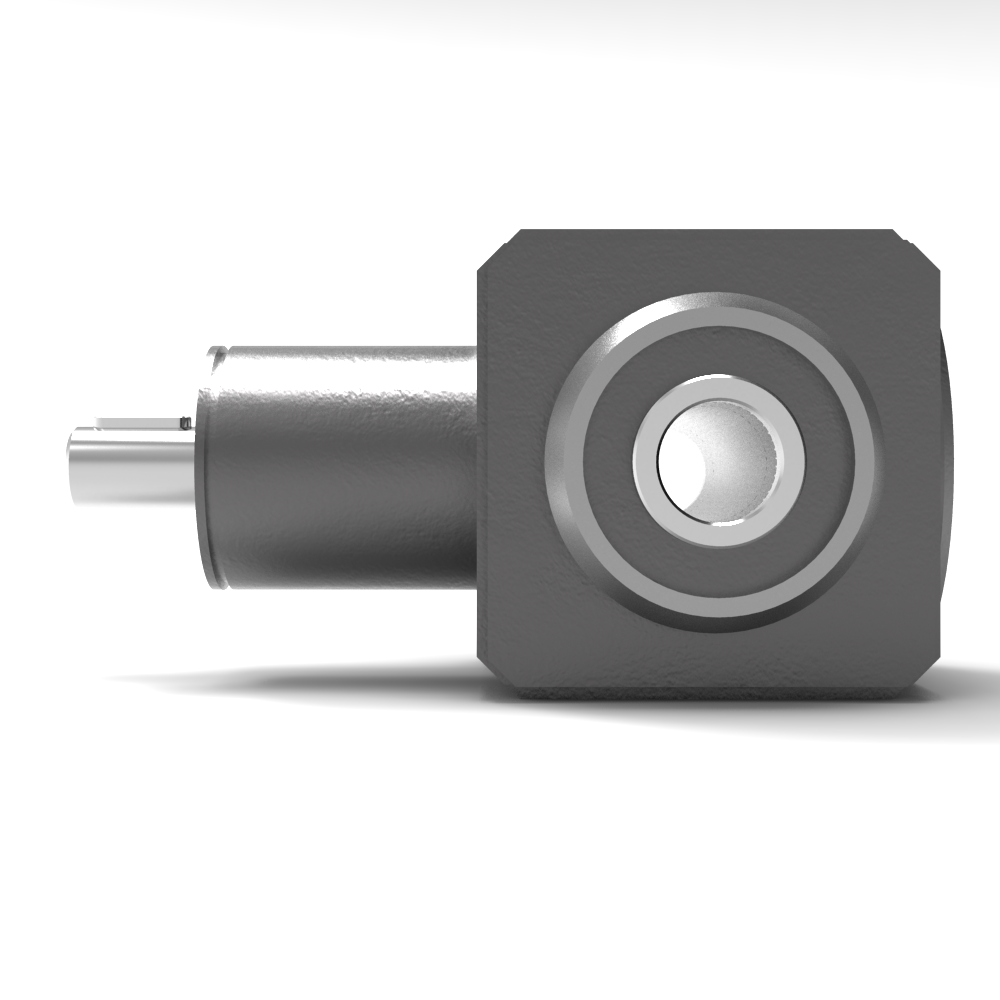

Overbrenging RAN 20CAVO i=1 enkel as S bouwvorm A ingaande as HS positie B3
€ 402.00
Excl btw
Voorraad wordt opgevraagd
Haakse overbrenging RAN20CAVO bouwvorm SA uitgaande holle spline as DIN A20x17 - overbrengingsverhouding 1 : 1 - ingang HS massief ingaande as
| Product code |
RAN2001HSCA |
| Leveranciernummer |
RAN 20CAVO S A 1 HS B3 |
Productspecificaties
| Reductor uitvoering |
UV - Holle spline as |
| Overbrengingsverhouding |
1 |
| Ingaand vermogen [kW] |
4.2 kW |
| Uitgaand koppel reductor [Nm] |
28 Nm |
| Uitgaand toerental reductor [rpm] |
1400 min-1 |
| Uitgaande asdiameter reductor |
21 mm |
|
fabrikant |
Bonfiglioli Riduttori |
|
serie code reductor |
RAN - Haakse overbrenging |
|
type code reductor |
RAN20CAVO |
|
reductor uitvoering |
UV - Holle spline as |
|
uitvoering uitgaande as |
Enkel mm |
|
type ingang reductor |
HS - Massief ingaande as |
|
montage positie reductor |
B3 |
|
uitgaande asdiameter reductor |
21 mm |
|
uitgaande spline as |
A20x17 |
|
ingaande asdiameter reductor |
17 mm |
|
ingaand vermogen [kW] |
4.2 kW |
|
uitgaand koppel reductor [Nm] |
28 Nm |
|
service factor |
1 |
|
ingaand toerental reductor |
1400 min-1 |
|
overbrengingsverhouding |
1 |
|
uitgaand toerental reductor [rpm] |
1400 min-1 |
|
dynamisch rendement |
97 % |
|
maximale radiale belasting ingaande as |
400 N |
|
maximale radiale belasting uitgaande as |
280 N |
|
gewicht reductor |
3.4 kg |
De RAN serie is ontworpen voor toepassingen waarin een haakse overbrenging noodzakelijk is. De RAN-serie is eenvoudig te monteren en nagenoeg onderhoudsarm. Naast de precieze overbrenging van 1:1 zijn er ook vertragingen mogelijk wat handig kan zijn bij gesynchroniseerde aandrijfsystemen. Tevens zijn er uitvoeringen met meerdere assen leverbaar, en een speciale uitvoering voor spindelhefelementen.
Koppel
Uitgaand vermogen (bij 1400rpm ingaand)
Overbrengingsverhoudingen
Uitvoering uitgang
- 2, 3 of 4 massieve assen
- Holle as (RAN 1, 2)
- Spline as (RAN20CAVO)
Uitvoering ingang
