fabrikant |
Bonfiglioli Riduttori |
|
serie code reductor |
WR - Wormtandwielkast |
|
iEC flens type |
B5 |
|
iEC flensgrootte |
80 |
|
type code reductor |
WR086 |
|
reductor uitvoering |
U - Universeel |
|
type ingang reductor |
P - IEC motorflens |
|
montage positie reductor |
B3 |
|
uitgaande asdiameter reductor |
35 mm |
|
overbrengingsverhouding |
192 |
|
hoekspeling |
0.00582 rad |
|
hoektolerantie |
±0.00145 rad |
|
massatraagheid reductor |
0.00021 kgm² |
|
dynamisch rendement |
58 % |
|
statisch rendement |
36 % |
|
gewicht reductor |
15.2 kg |

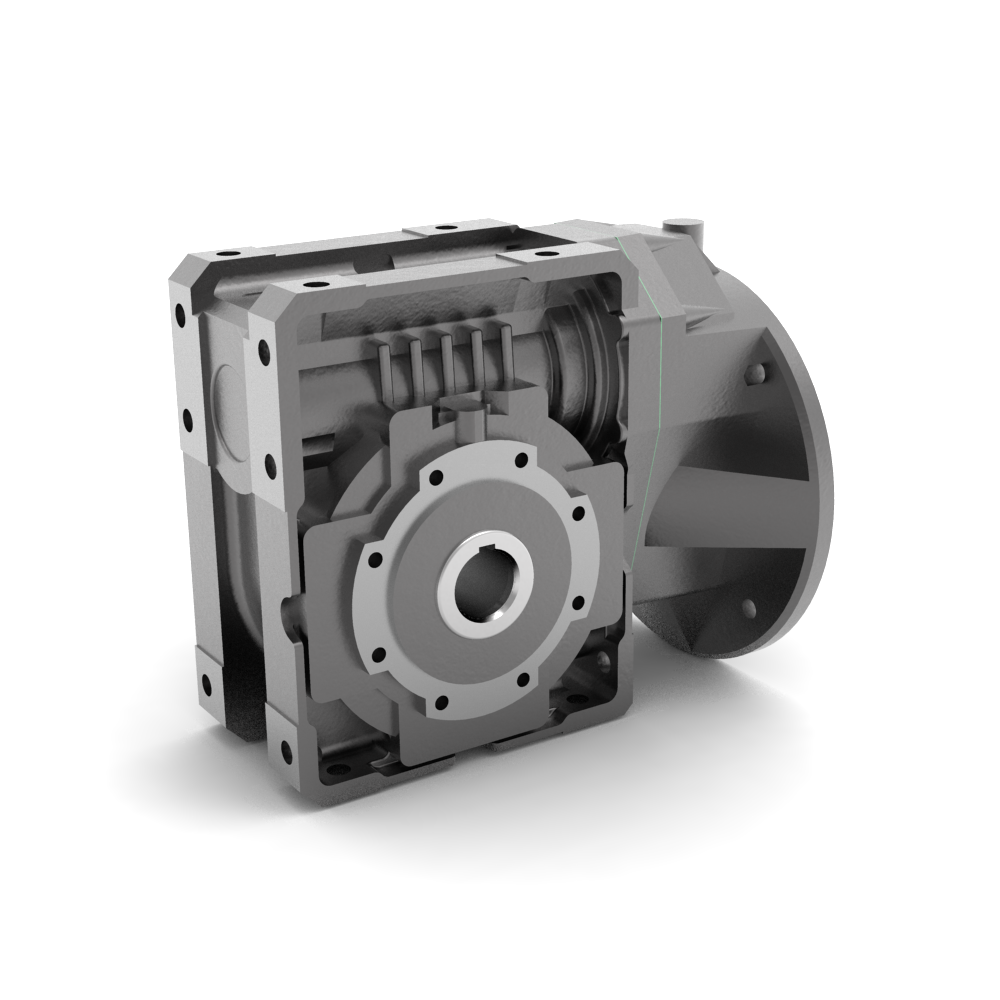

De gecombineerde wormwieltandwielreductoren van de WR- en zijn wereldwijd toonaangevend voor dit type reductoren. Het grote succes van de serie is het gevolg van de hoge kwaliteit, en door toepassing van de laatste productietechnologie, een uitstekende prijs-kwaliteitverhouding. Een grote keuze aan asuitvoeringen, bevestigingsmogelijkheden, motoraansluitingen of de optie van een geintegreerde koppelbegrenzer garanderen een maximale flexibiliteit. Sommige bouwgrootten zijn leverbaar met ATEX certificaat of met extra bescherming en speciale smeerolie zodat deze geschikt zijn voor de voedingsmiddelen industrie.
Koppel
Uitgaand vermogen (bij n1 = 1400 rpm)
Overbrengingsverhoudingen
Uitvoeringen uitgang
- Holle as met spiebaan
- Massieve insteekas in metrische of inch afmetingen
- Diverse typen zijflens
Uitvoering ingang
- IEC gestandaardiseerde motor aanbouw flens
Opties

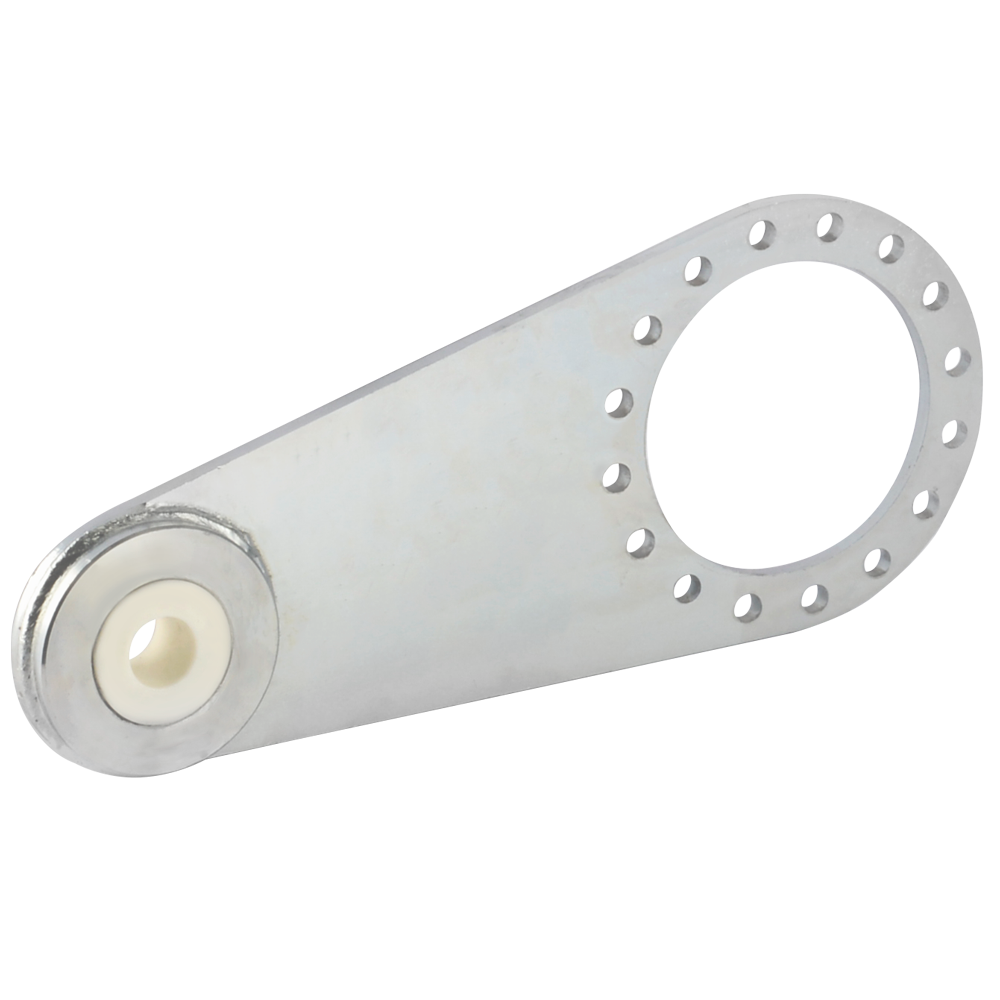

- Reactiearm
- Diverse zijflenzen
- ATEX uitvoering voor sommige bouwgrootte
- Geïntegreerde koppelbegrenzer voor sommige bouwgrootte
- Extra beschermde uitvoering voor onder meer voedingsmiddelenindustrie
