fabrikant |
Bonfiglioli Riduttori |
|
serie code reductor |

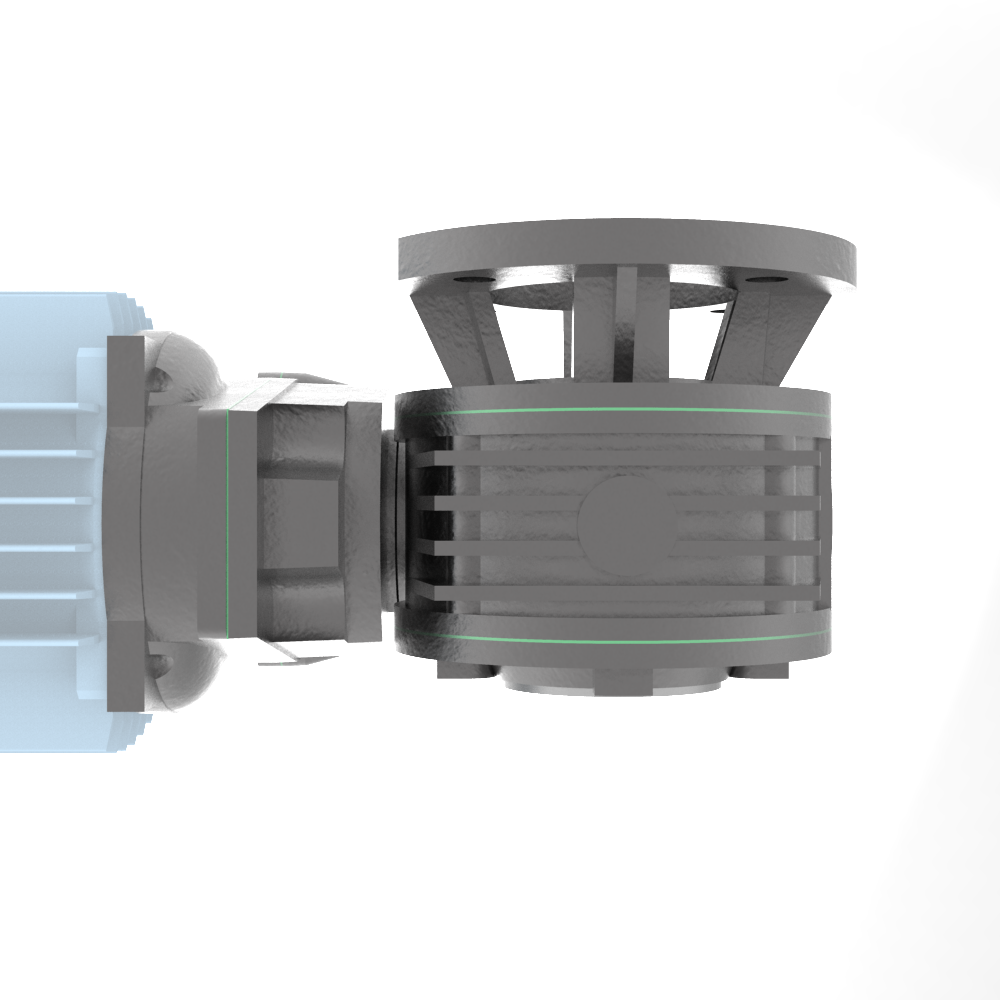

VFR - Wormtandwielkast |
|
iEC flens type |
B5 |
|
iEC flensgrootte |
63 |
|
type code reductor |
VFR049 |
|
reductor uitvoering |
F2 - Zijflens rechts |
|
type ingang reductor |
P - IEC motorflens |
|
montage positie reductor |
B3 |
|
uitgaande asdiameter reductor |
25 mm |
|
ingaand vermogen [kW] |
0.18 kW |
|
uitgaand koppel reductor [Nm] |
59 Nm |
|
service factor |
1.2 |
|
ingaand toerental reductor |
1400 min-1 |
|
overbrengingsverhouding |
72 |
|
uitgaand toerental reductor [rpm] |
19 min-1 |
|
hoekspeling |
0.00873 rad |
|
hoektolerantie |
±0.00291 rad |
|
massatraagheid reductor |
0.000073 kgm² |
|
dynamisch rendement |
67 % |
|
statisch rendement |
49 % |
|
gewicht reductor |
5 kg |
De wormwielreductoren van de VF- en zijn wereldwijd toonaangevend voor dit type reductoren. Het grote succes van de serie is het gevolg van de hoge kwaliteit, en door toepassing van de laatste productietechnologie, een uitstekende prijs-kwaliteitverhouding. Een grote keuze aan asuitvoeringen, bevestigingsmogelijkheden, motoraansluitingen of de optie van een geintegreerde koppelbegrenzer garanderen een maximale flexibiliteit. Naast de enkelvoudige wormwielreductor zijn er ook uitvoeringen beschikbaar met een dubbele reductie, uitgevoerd als tandwieltrap of als extra wormwielreductor. Kortom een zeer veelzijdig en betrouwbaar reductorsysteem.
Koppel
Uitgaand vermogen (bij n1 = 1400 rpm)
Overbrengingsverhoudingen
- Enkelvoudig: 7 – 100
- Dubble kast: 49 - 10.000
Uitvoeringen uitgang
- Holle as met spiebaan
- Massieve insteekas in metrische of inch afmetingen
- Diverse typen zijflens
Uitvoering ingang
- IEC gestandaardiseerde motor aanbouw flens
Opties
- Reactiearm
- ATEX uitvoering voor sommige bouwgrootte
- Geïntegreerde koppelbegrenzer voor sommige bouwgrootte
- Extra beschermde uitvoering voor onder meer voedingsmiddelenindustrie
