fabrikant |
Bonfiglioli Riduttori |
|
serie code reductor |

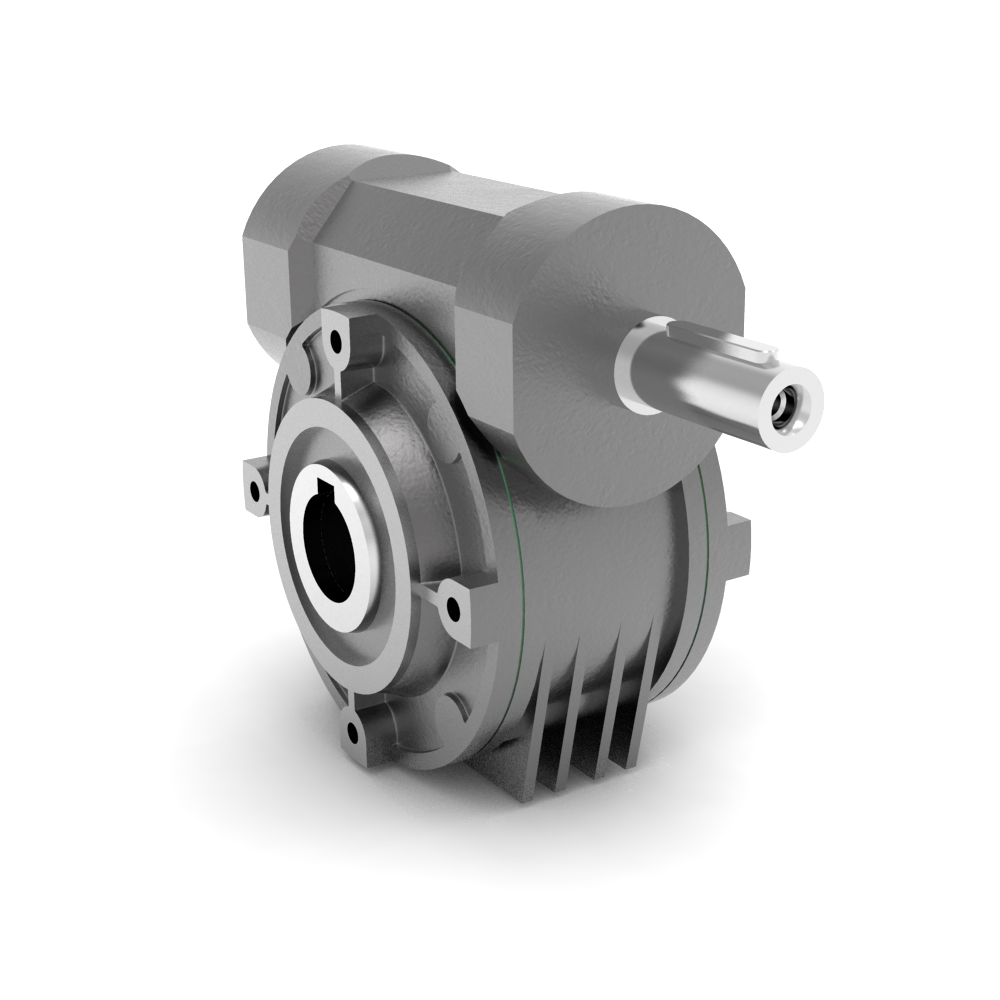

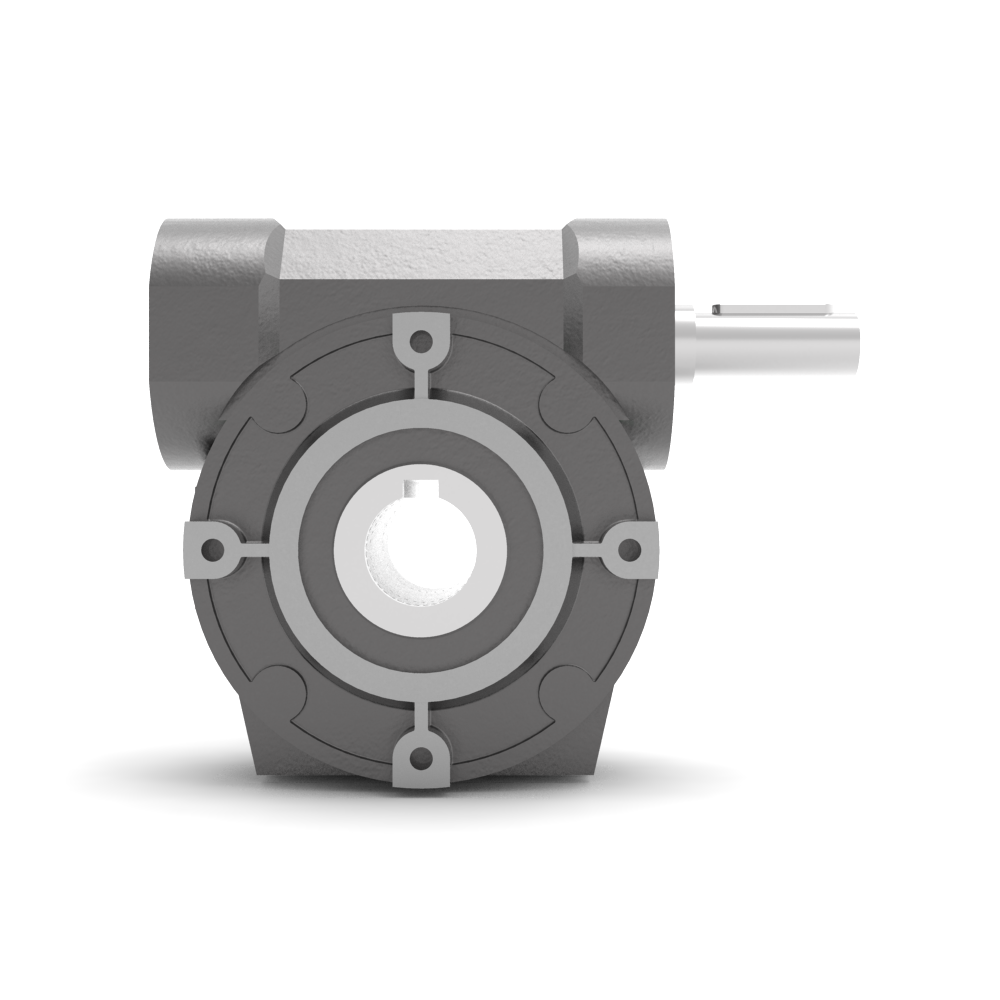

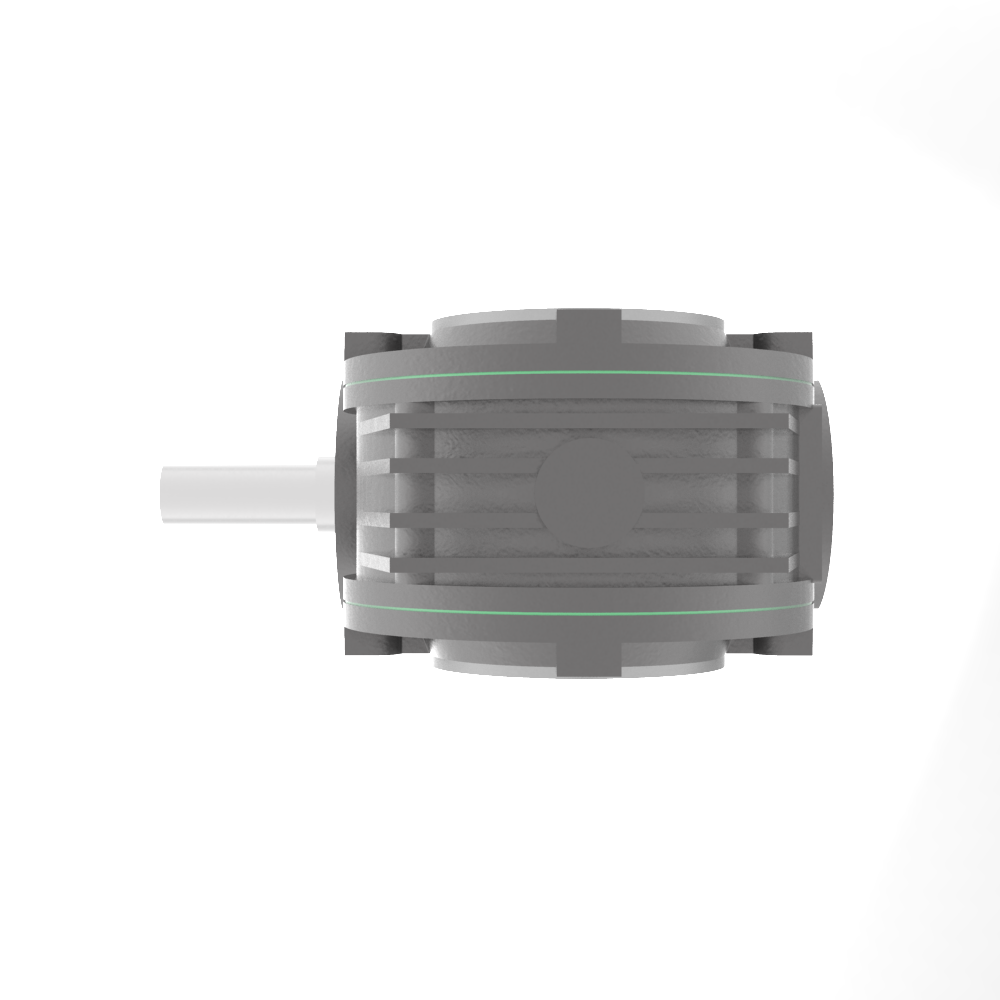

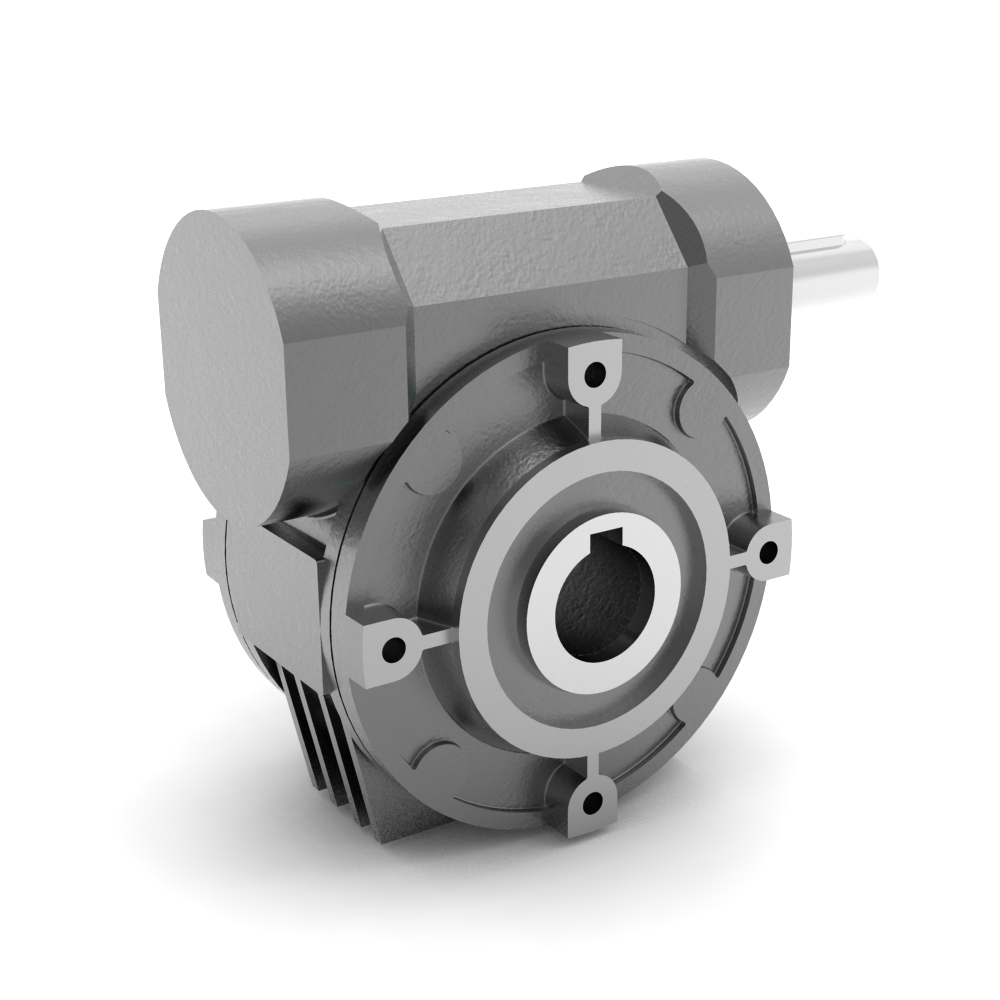

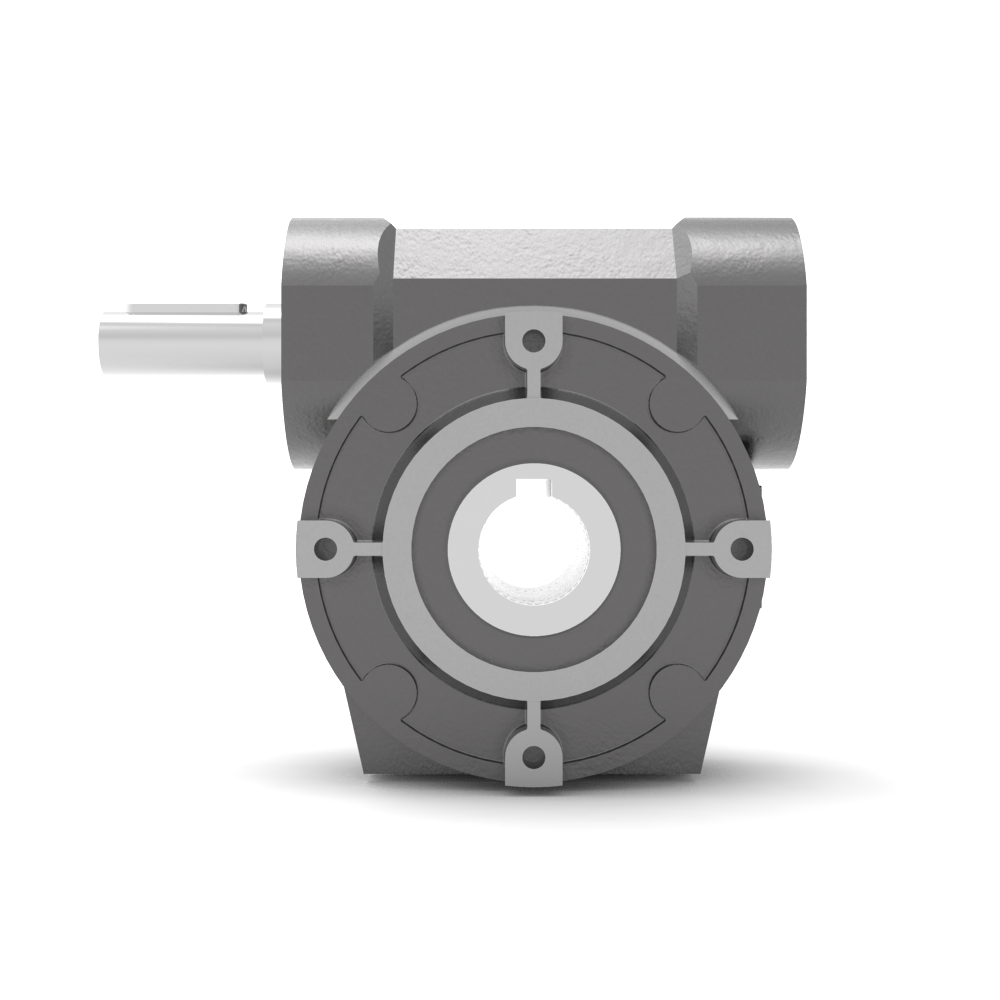

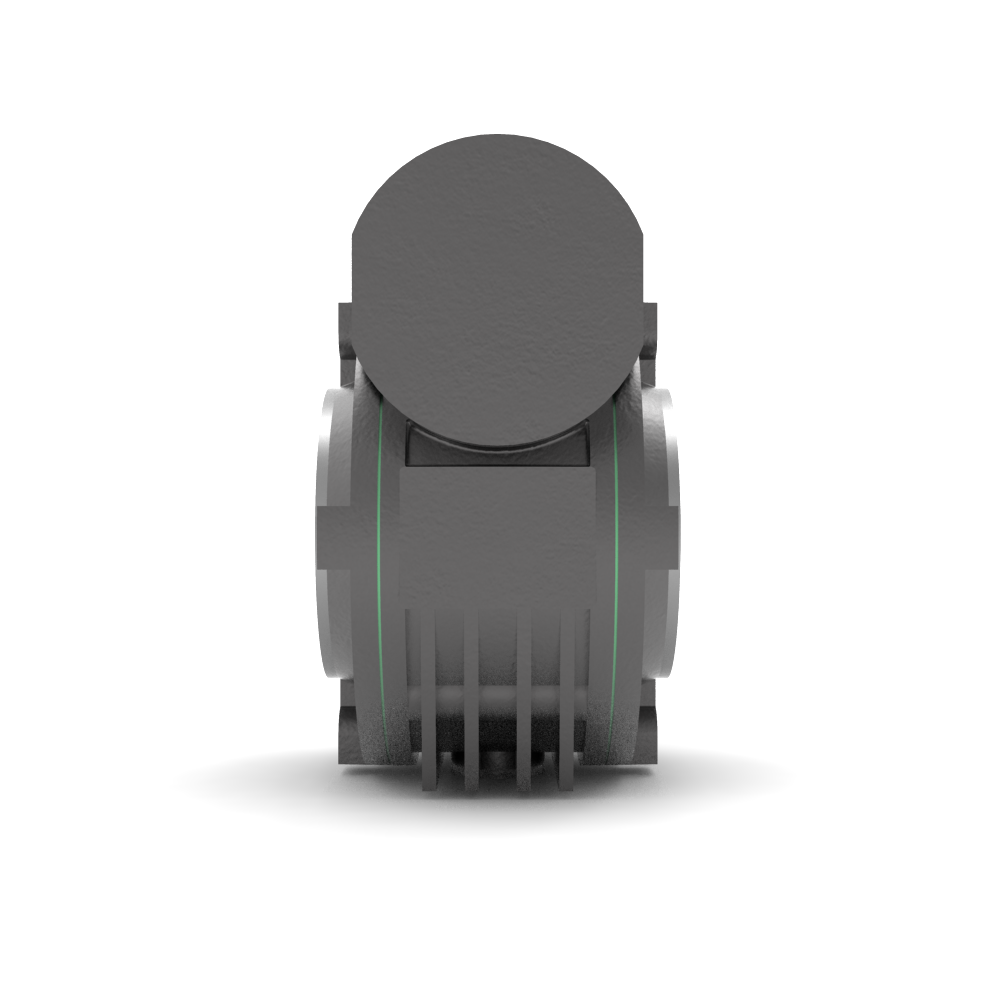

VF - Wormwielkast |
|
type code reductor |
VF030 |
|
reductor uitvoering |
P - Opsteek |
|
type ingang reductor |
HS - Massief ingaande as |
|
montage positie reductor |
B3 |
|

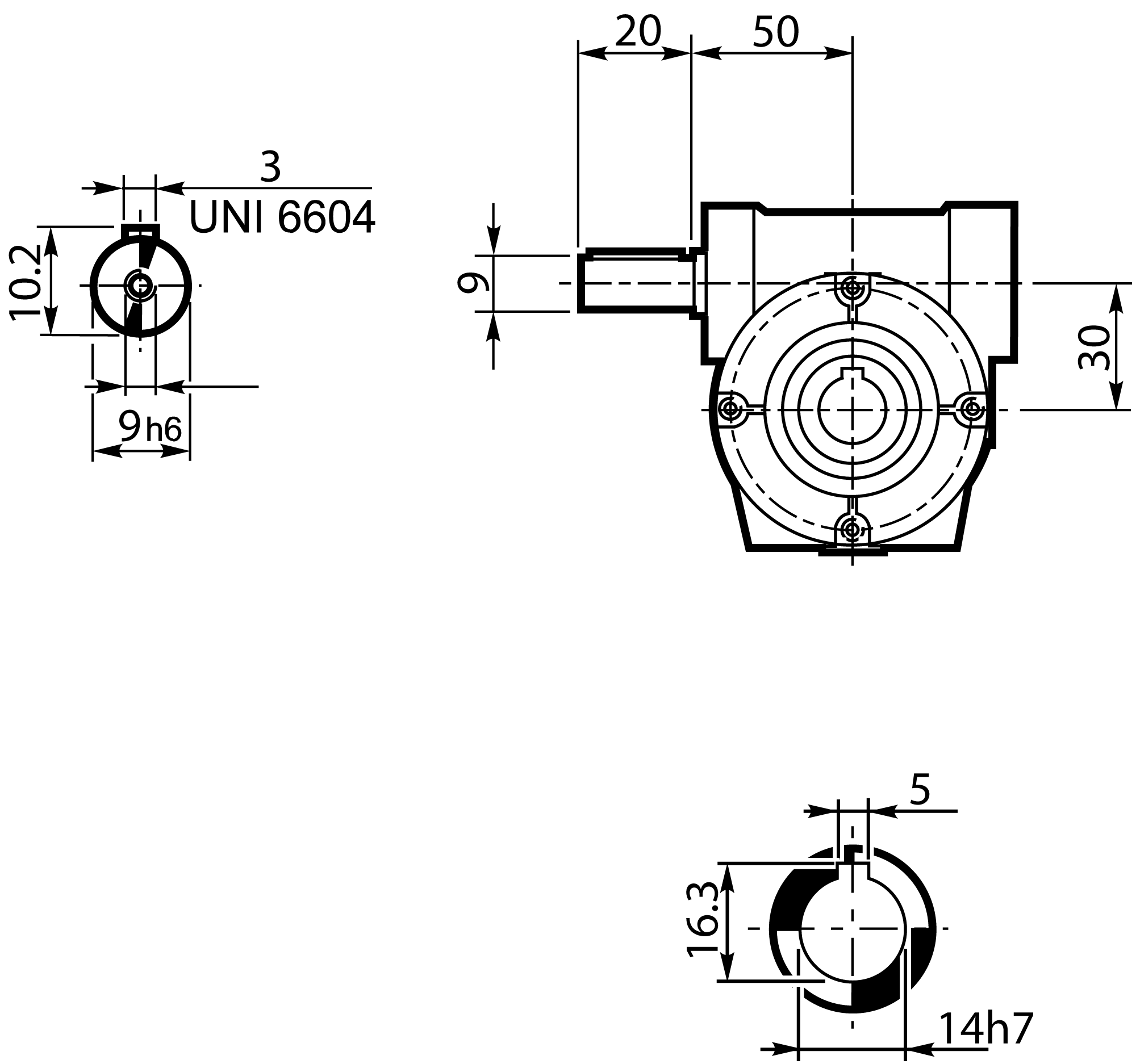

uitgaande asdiameter reductor |
14 mm |
|
ingaand vermogen [kW] |
0.24 kW |
|
uitgaand koppel reductor [Nm] |
18 Nm |
|
service factor |
1 |
|
ingaand toerental reductor |
1400 min-1 |
|
overbrengingsverhouding |
15 |
|
uitgaand toerental reductor [rpm] |
93 min-1 |
|
hoekspeling |
0.00873 rad |
|
hoektolerantie |
±0.00291 rad |
|
massatraagheid reductor |
0.000003 kgm² |
|
dynamisch rendement |
76 % |
|
statisch rendement |
56 % |
|
dynamisch omkeerbaar |
Ja |
|
statisch omkeerbaar |
Onzeker |
|
maximale radiale belasting uitgaande as |
910 N |
|
gewicht reductor |
1.1 kg |
De wormwielreductoren van de VF- en zijn wereldwijd toonaangevend voor dit type reductoren. Het grote succes van de serie is het gevolg van de hoge kwaliteit, en door toepassing van de laatste productietechnologie, een uitstekende prijs-kwaliteitverhouding. Een grote keuze aan asuitvoeringen, bevestigingsmogelijkheden, motoraansluitingen of de optie van een geintegreerde koppelbegrenzer garanderen een maximale flexibiliteit. Naast de enkelvoudige wormwielreductor zijn er ook uitvoeringen beschikbaar met een dubbele reductie, uitgevoerd als tandwieltrap of als extra wormwielreductor. Kortom een zeer veelzijdig en betrouwbaar reductorsysteem.
Koppel
Uitgaand vermogen (bij n1 = 1400 rpm)
Overbrengingsverhoudingen
- Enkelvoudig: 7 – 100
- Dubble kast: 49 - 10.000
Uitvoeringen uitgang
- Holle as met spiebaan
- Massieve insteekas in metrische of inch afmetingen
- Diverse typen zijflens
Uitvoering ingang
- HS massief ingaande as met spiebaan
Opties

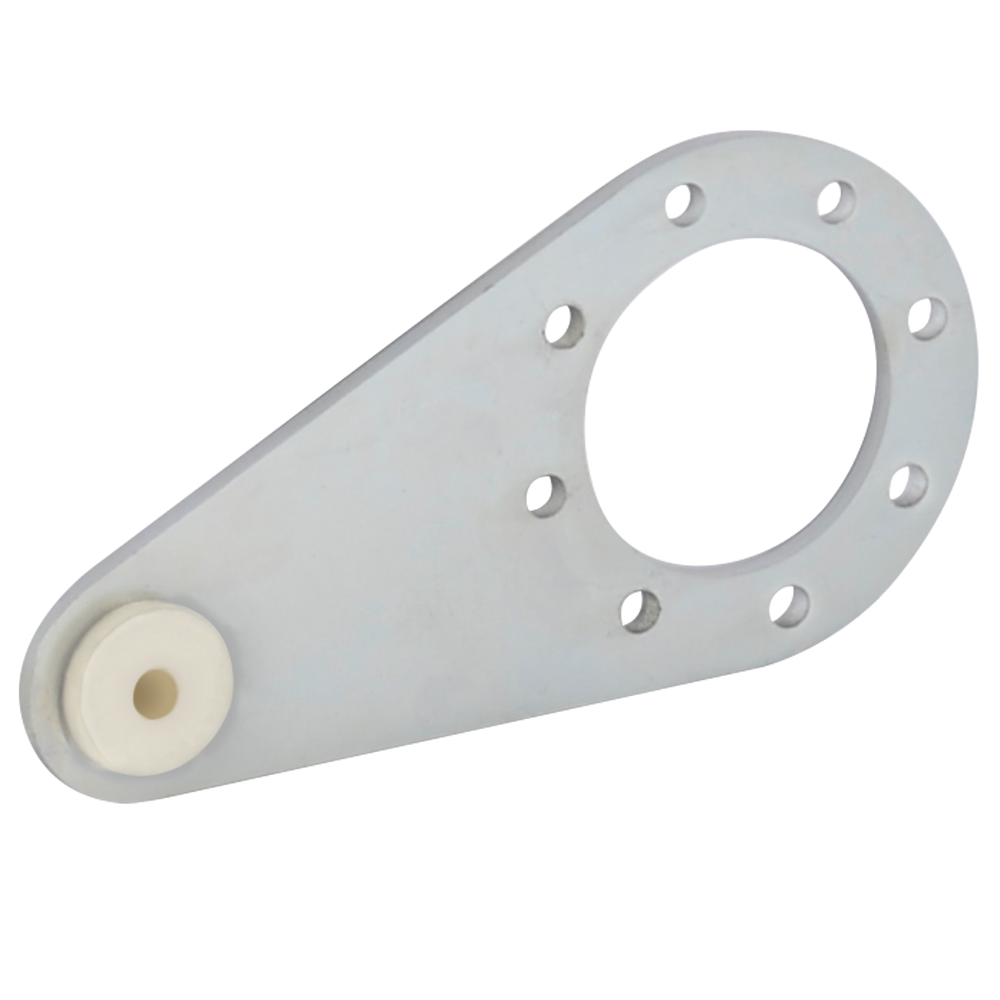

- Reactiearm
- ATEX uitvoering voor sommige bouwgrootte
- Geïntegreerde koppelbegrenzer voor sommige bouwgrootte
- Extra beschermde uitvoering voor onder meer voedingsmiddelenindustrie
