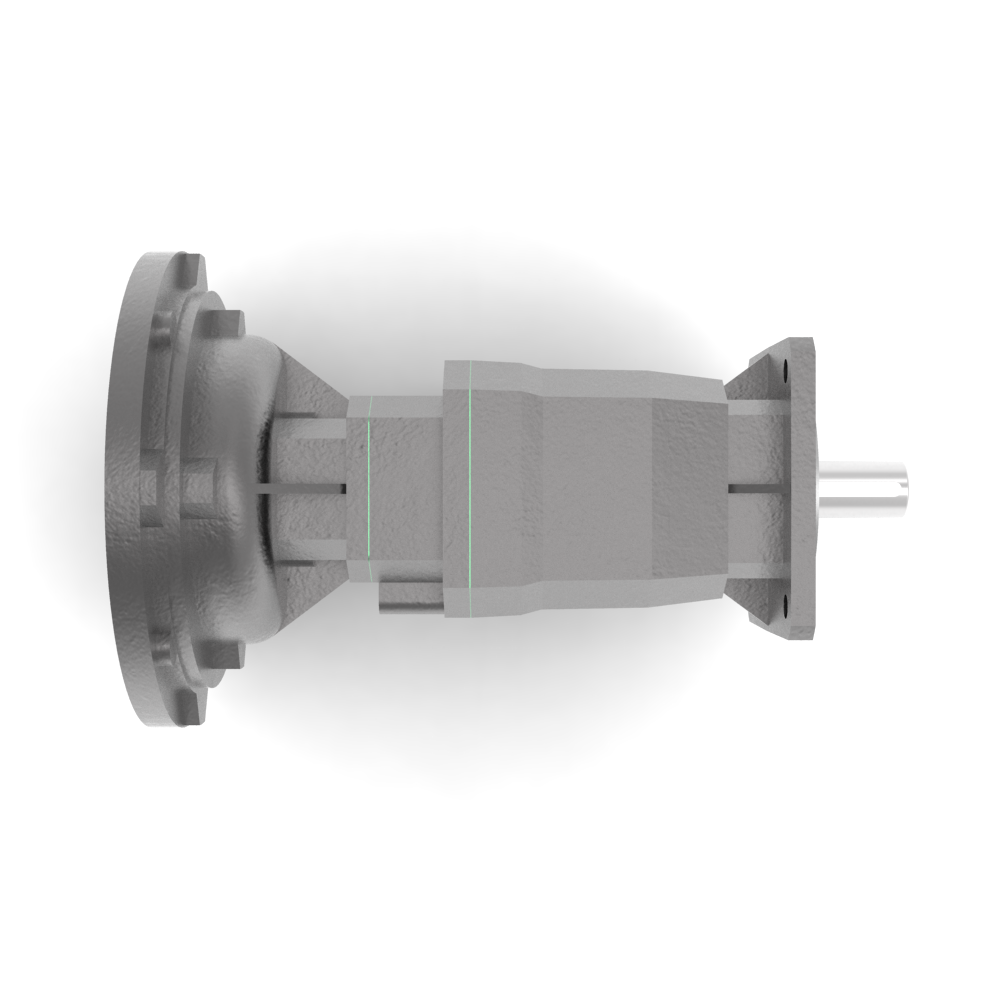

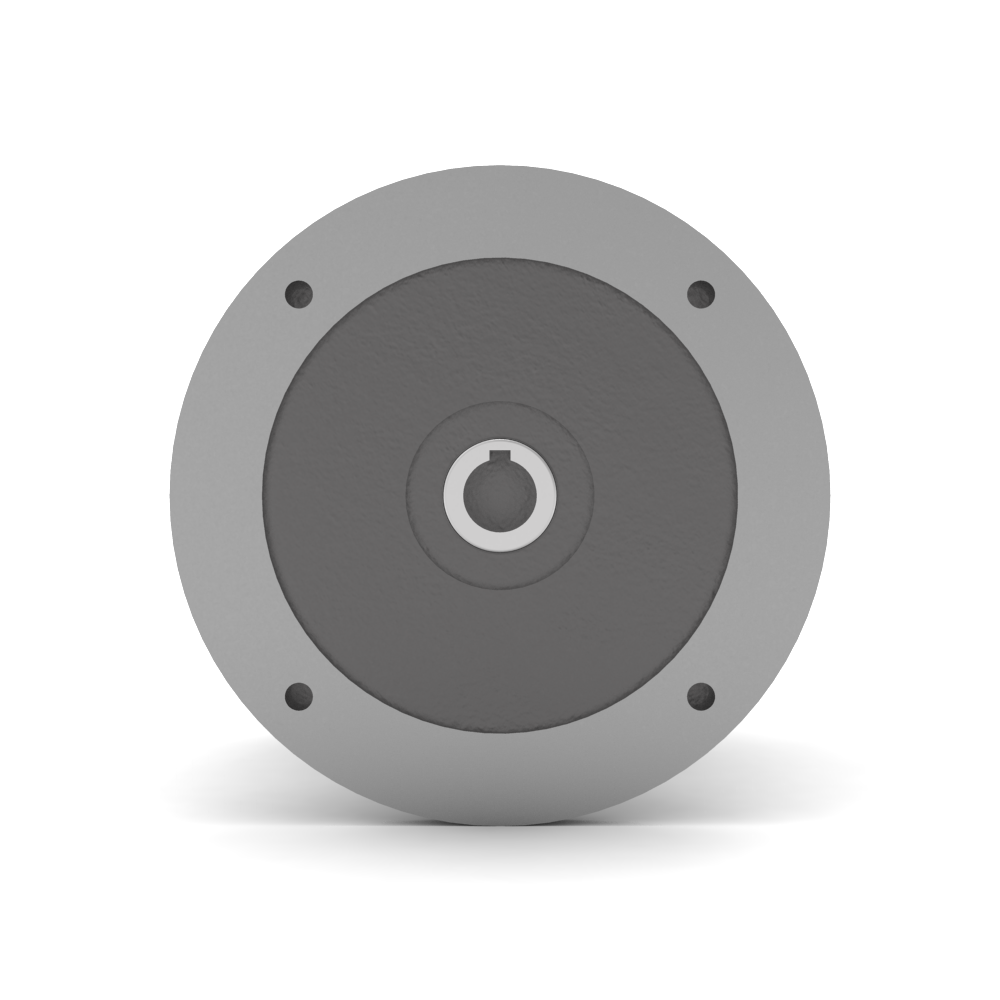

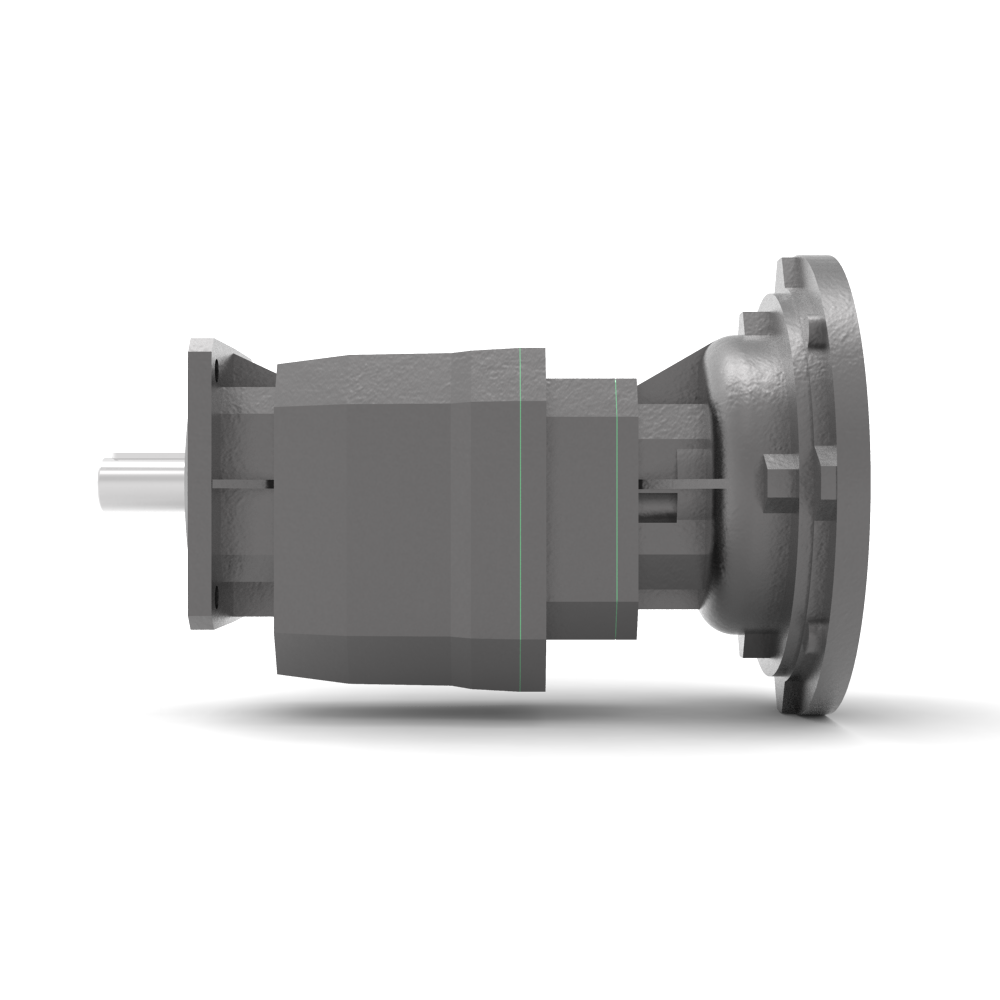

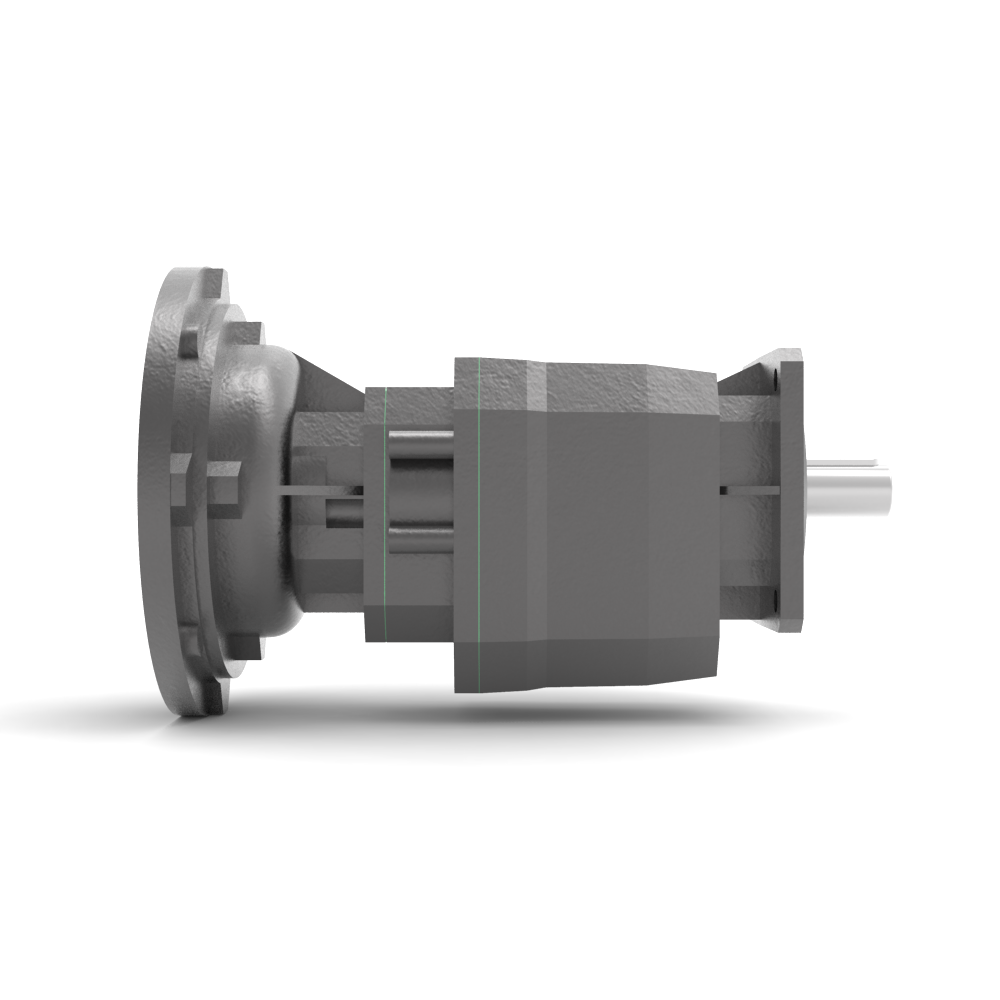

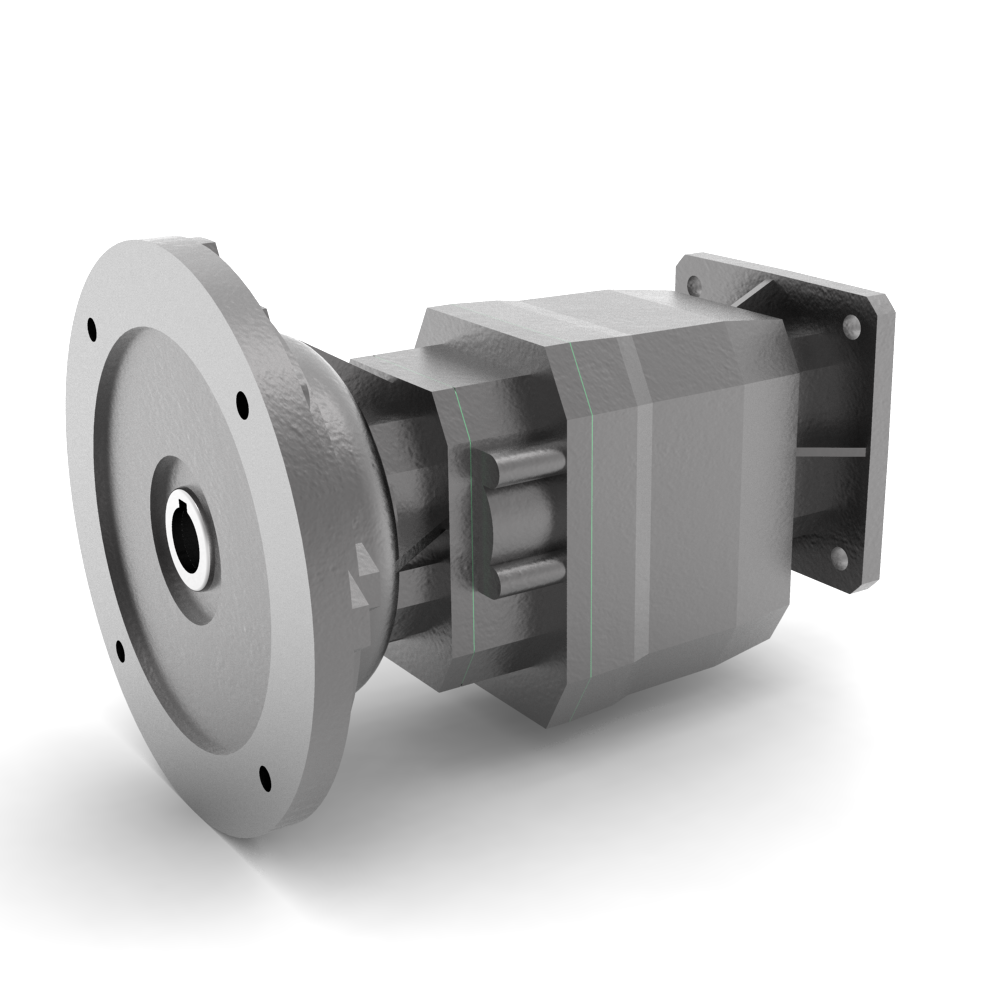

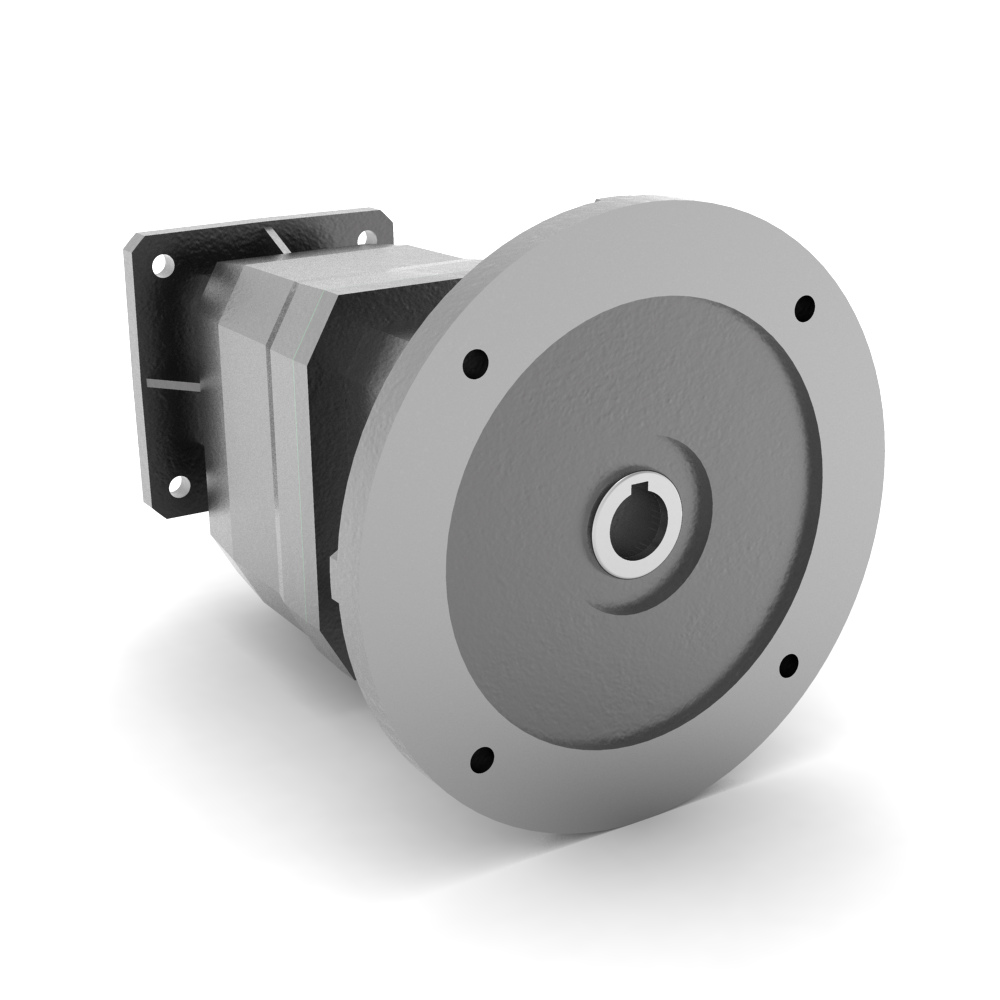

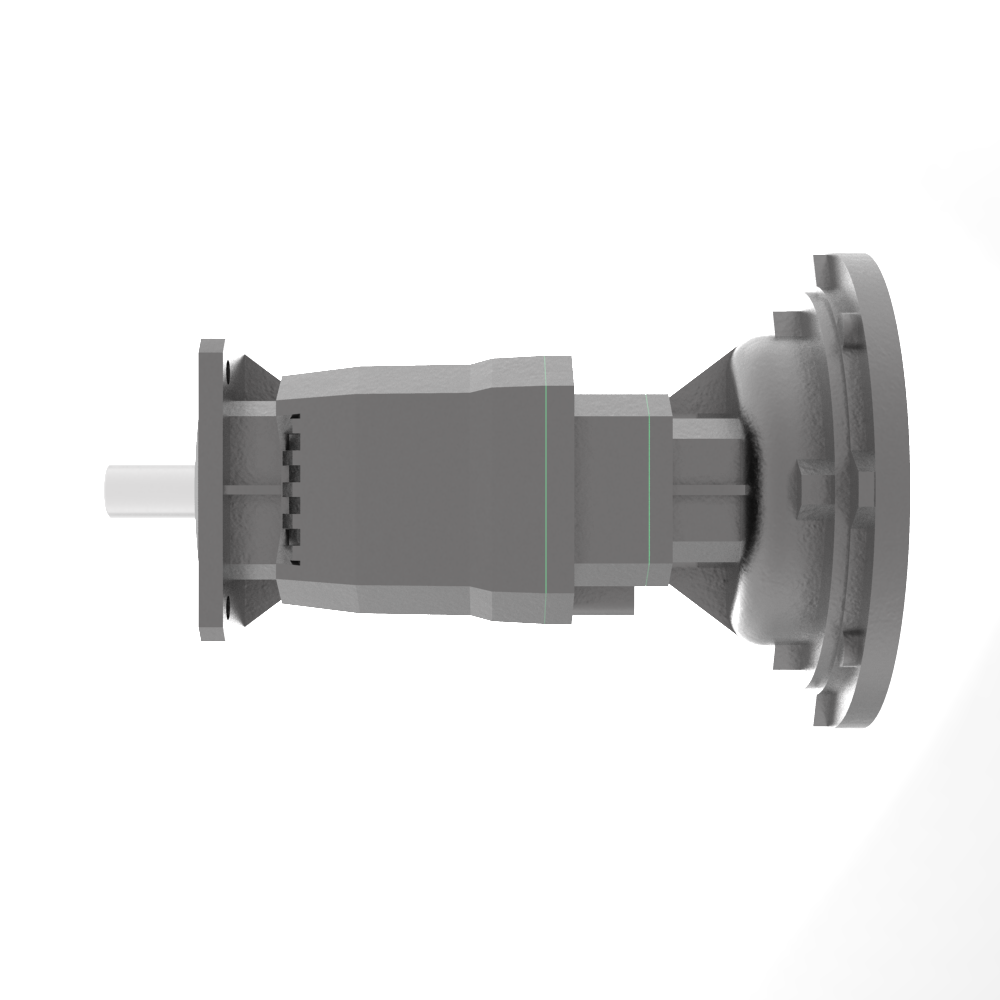

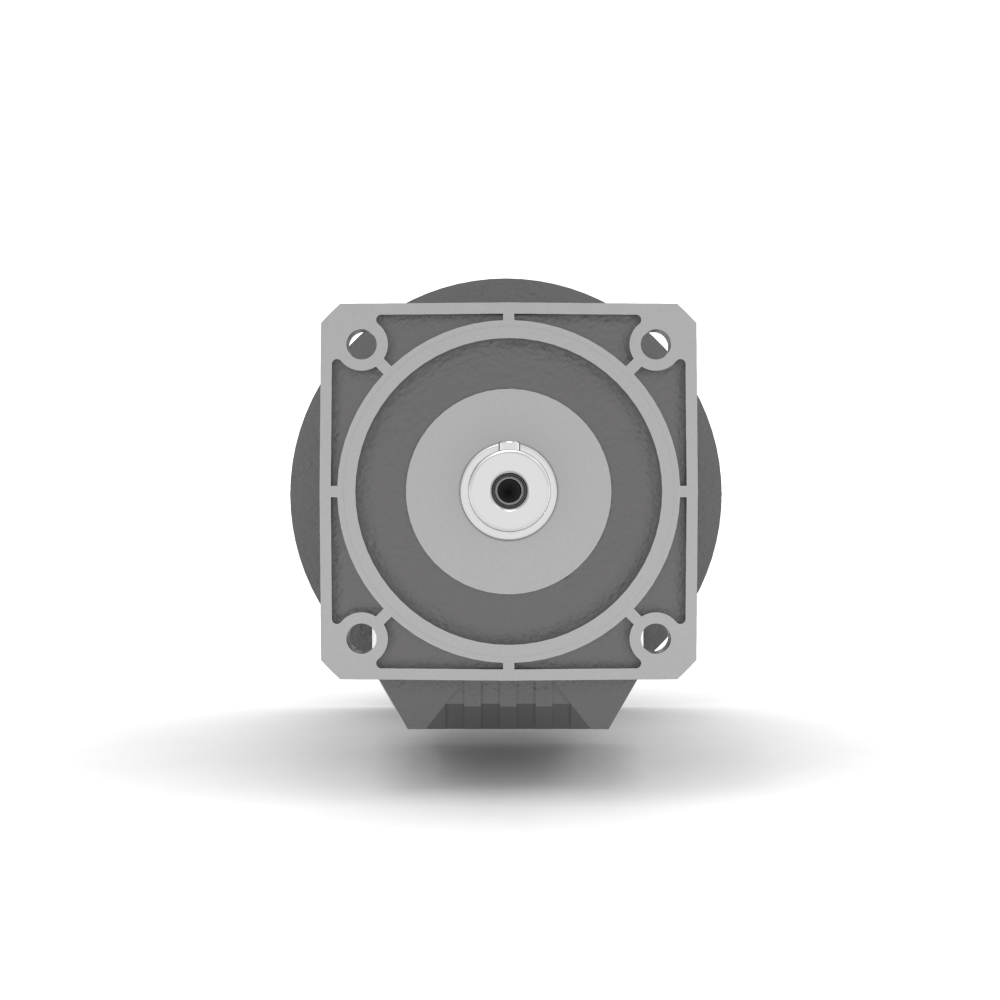

Rechte tandwielkast C0222 voorflens F i=18,1 motorflens P63 positie B5
| Product code | C0222018102BF |
|---|---|
| Leveranciernummer | C0222 F 18,1 P63 B5 |
| Reductor uitvoering | F - Voorflens |
| Ingaand vermogen [kW] | 0.18 kW |
| Uitgaand koppel reductor [Nm] | 21 Nm |
| Uitgaand toerental reductor [rpm] | 77 min-1 |
| Uitgaande asdiameter reductor | 25 mm |
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | C - Coaxiale tandwielreductor |
| iEC flens type | B5 |
| iEC flensgrootte | 63 |
| type code reductor | C0222 |
| reductor uitvoering | F - Voorflens |
| type ingang reductor | P - IEC aanbouwflens |
| montage positie reductor | B5 |
| uitgaande asdiameter reductor | 25 mm |
| ingaand vermogen [kW] | 0.18 kW |
| uitgaand koppel reductor [Nm] | 21 Nm |
| service factor | 8.7 |
| ingaand toerental reductor | 1400 min-1 |
| overbrengingsverhouding | 18.1 |
| exacte overbrengingsverhouding | 18.13636 |
| uitgaand toerental reductor [rpm] | 77 min-1 |
| hoekspeling standaard | 25 ' |
| hoekspeling gereduceerd | 12 ' |
| massatraagheid reductor | 0.00016 kgm² |
| dynamisch rendement | 95 % |
| gewicht reductor | 7 kg |
| hoeveelheid smeerolie | 0.65 L |

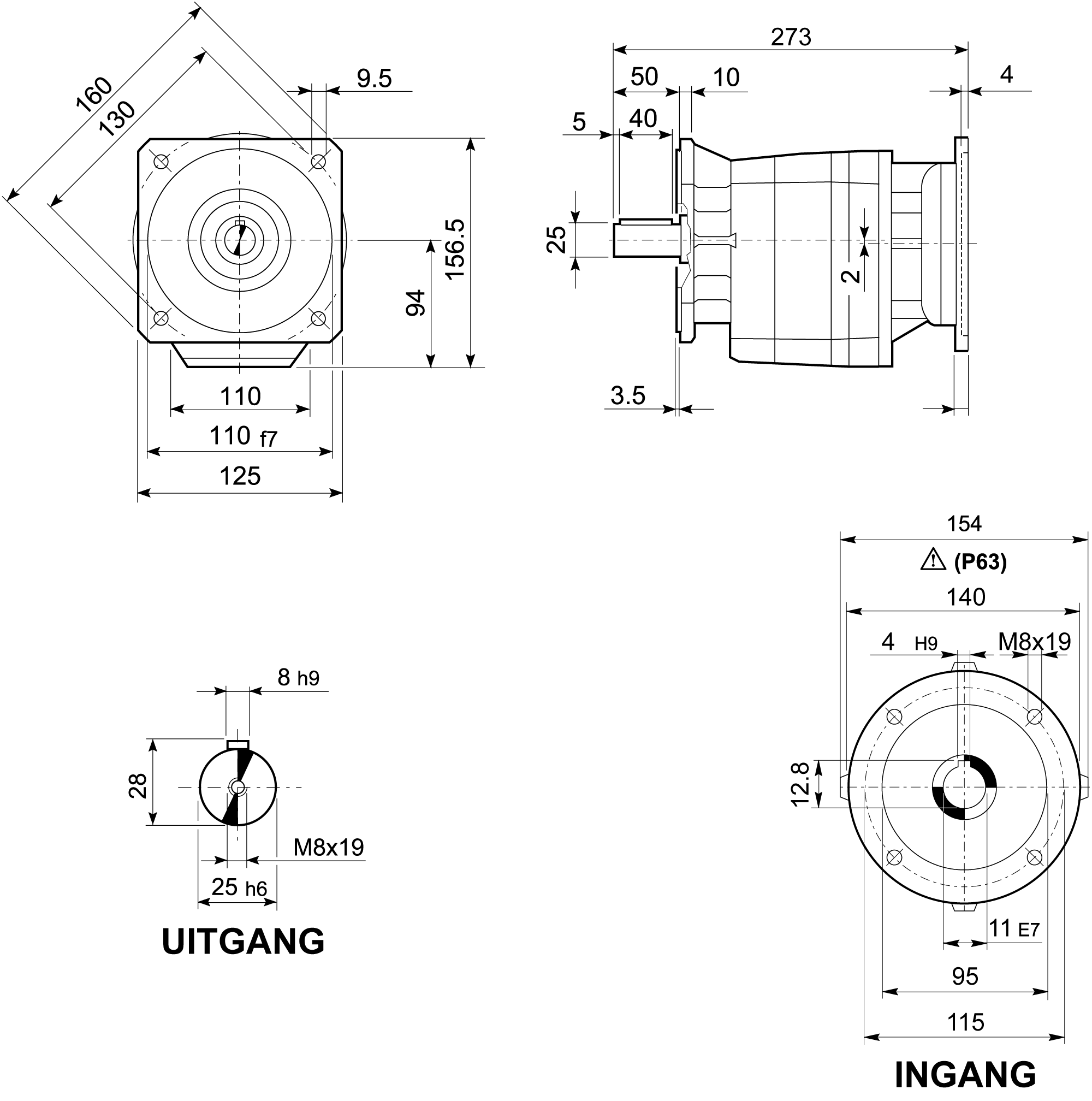

Tekening
Een hoge koppeldichtheid, een grote diversiteit aan uitvoeringen en een groot bereik in overbrengverhoudingen maken naast de compacte bouw en grote betrouwbaarheid C-serie de absolute topper onder de coaxiale reductoren. Ook de zeer goede toepasbaarheid in vele situaties en de prima prijs-kwaliteitsverhouding maken de C-serie favoriet bij zowel constructeurs als bij cost engineers.
De rechte tandwielkasten uit de C-serie zijn leverbaar met verschillende ingangen;
- HS uitvoering met massief ingaande as
- P uitvoering met IEC of NEMA gestandaardiseerde motor aanbouwflens
- M uitvoering met geintegreerde draaistroommotor (optioneel met rem)
- SK uitvoering met servomotor aanbouwflens
- SC uitvoering met servomotor aanbouwflens
Sommige uitvoeringen en bouwgroottes zijn leverbaar ATEX gecertificering
Voor de P uitvoering zijn de volgende eigenschappen van toepassing;
Koppel
- 100 – 12.000 Nm
Uitgaand vermogen (bij n1 = 1400 rpm)
- 0,21 – 213 kW
Overbrengingsverhoudingen
- 2,6 – 1482
Bouwvormen
- Voetmontage
- Flensmontage
- Universele behuizing met diverse montagemogelijkheden
Uitvoering ingang
- IEC grootte 63 - 280
- NEMA
