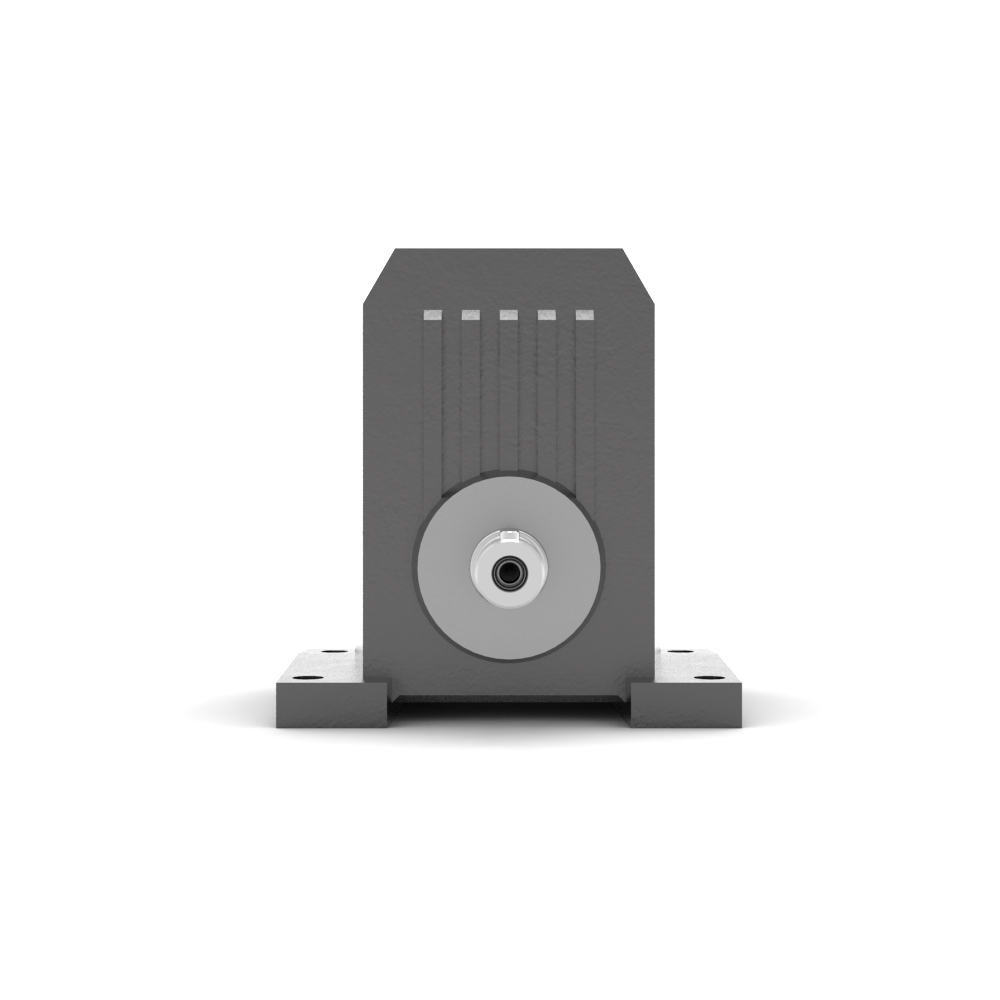

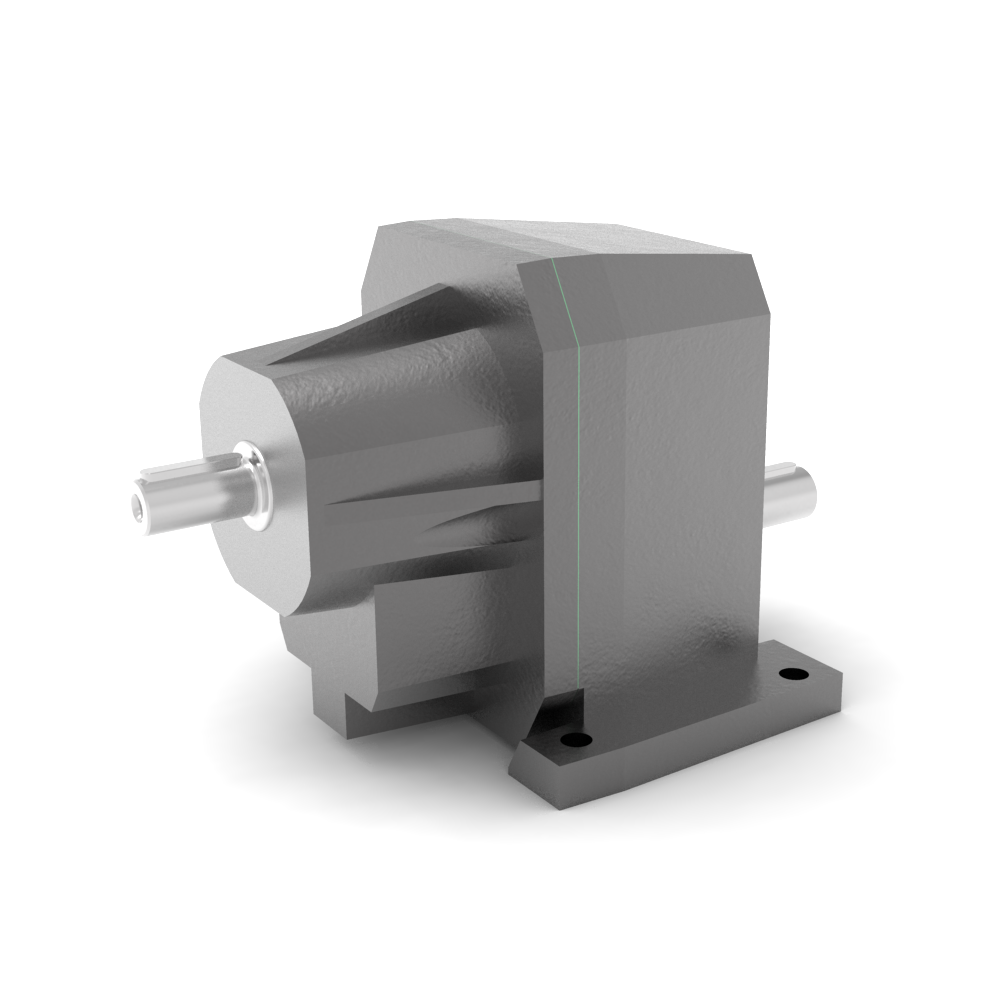

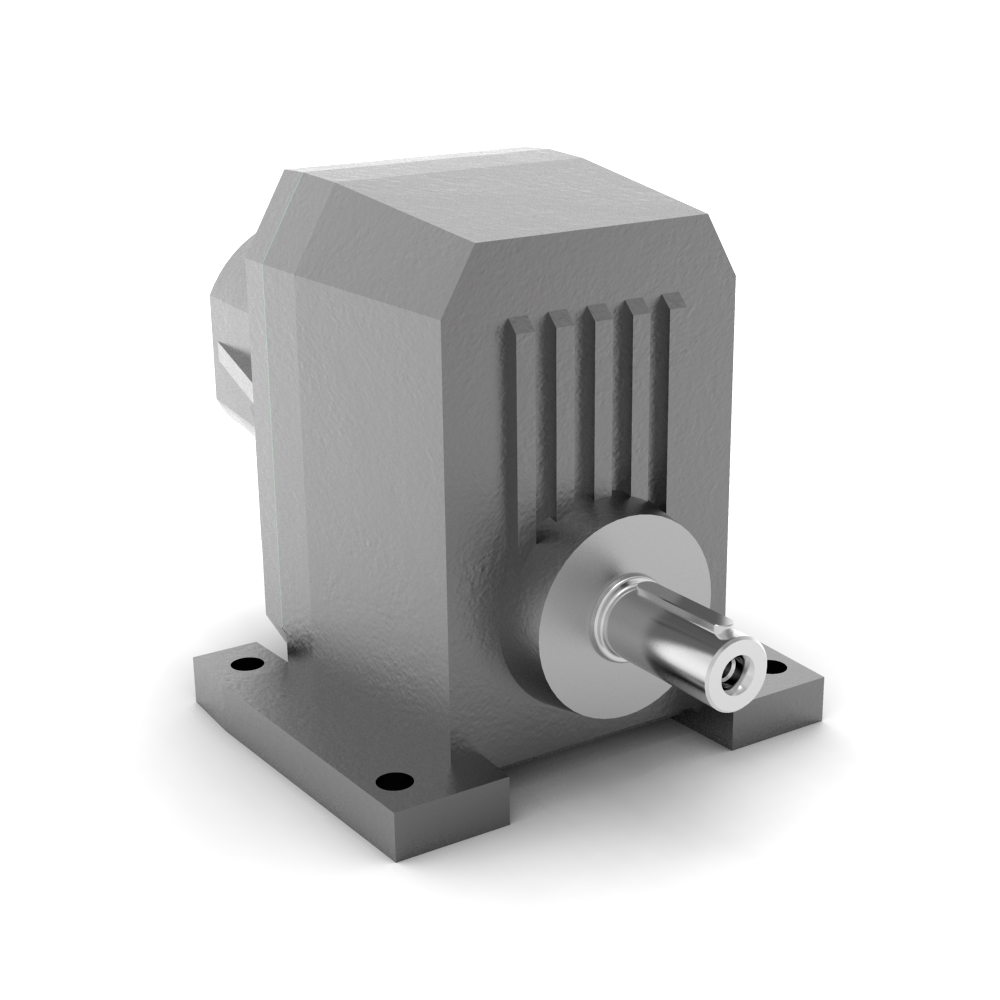

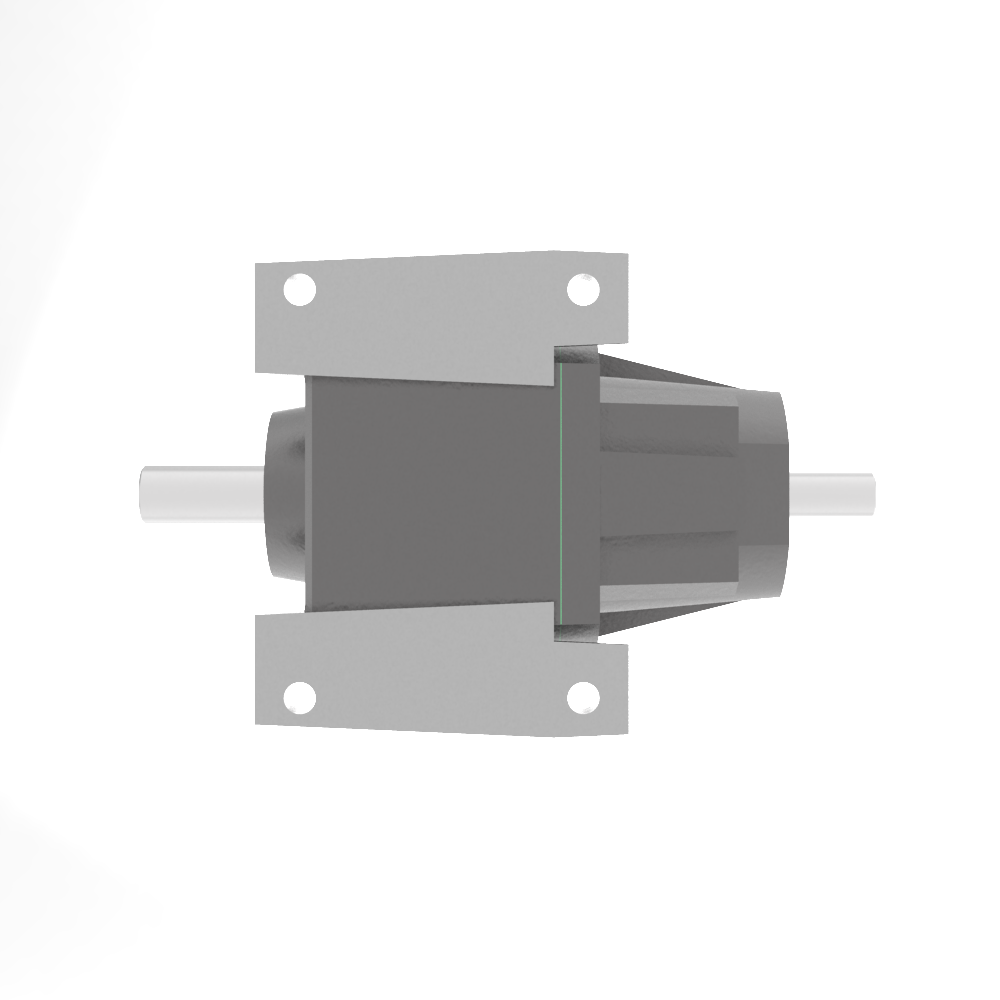

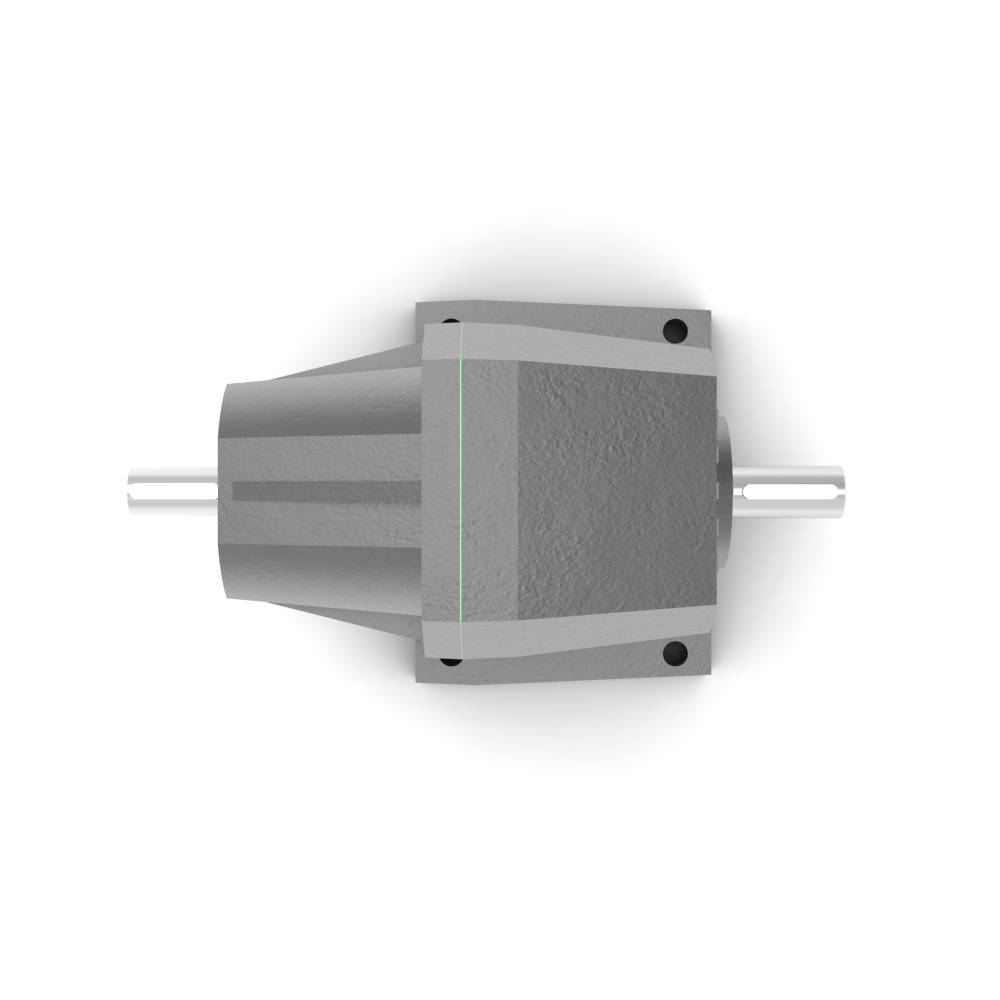

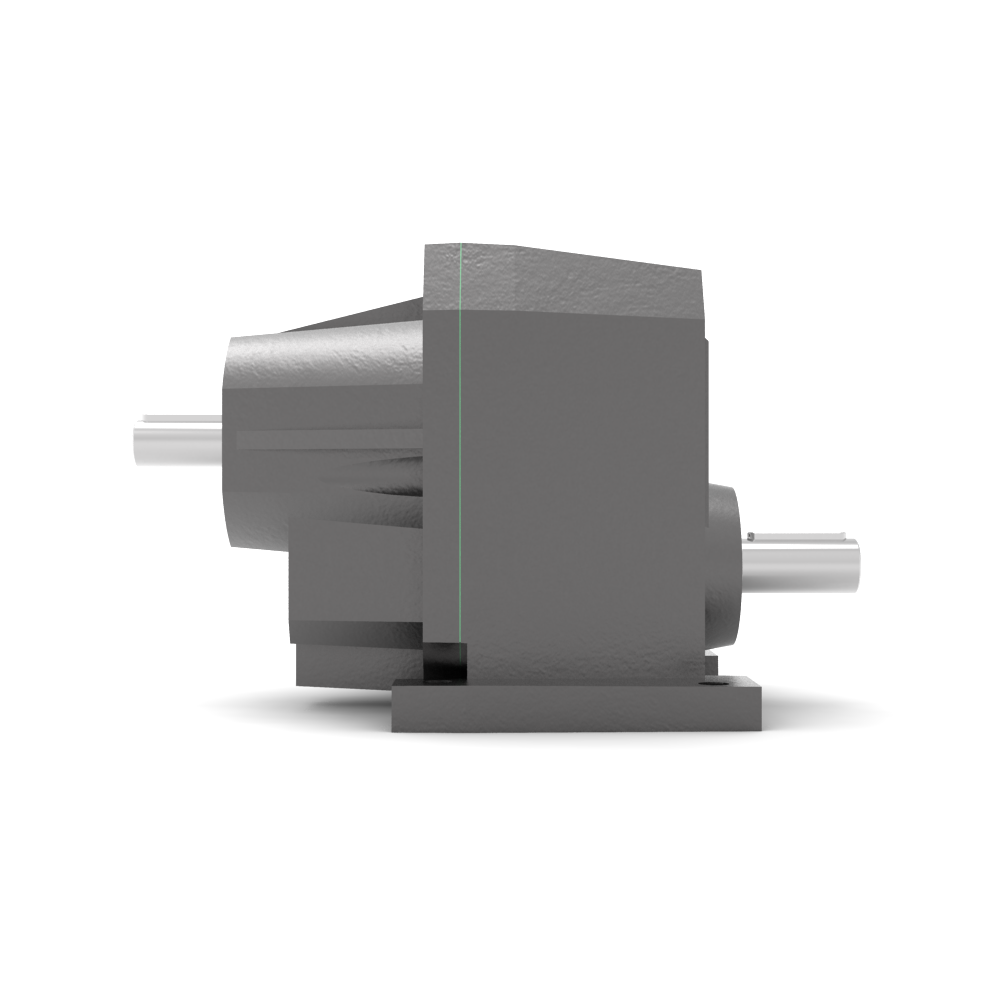

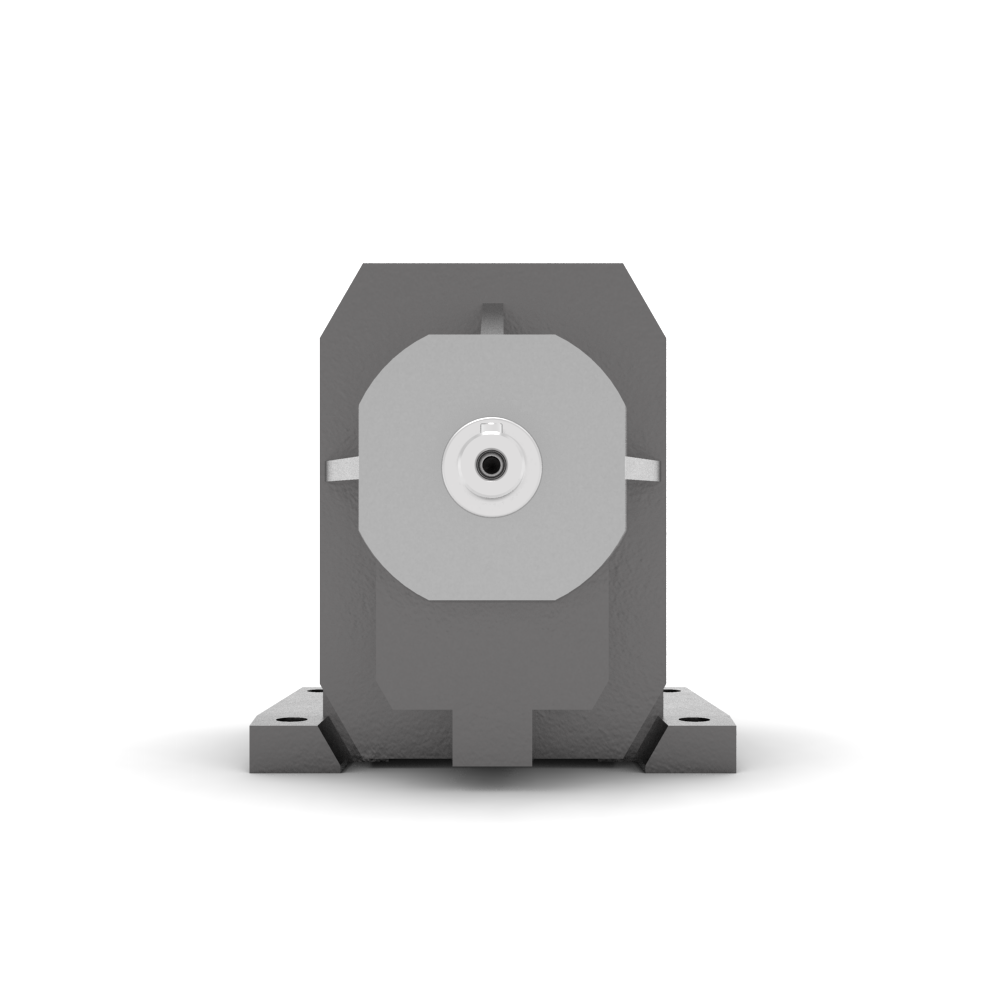

Eéntraps tandwielkast S0201 voet P i=1,4 ingaande as HS bouwvorm B3
| Product code | S02010014HS0P |
|---|---|
| Leveranciernummer | S0201P 1,4 HS B3 |
| Reductor uitvoering | P - Voet |
| Ingaand vermogen [kW] | 1.8 kW |
| Uitgaand koppel reductor [Nm] | 17 Nm |
| Uitgaand toerental reductor [rpm] | 1007 min-1 |
| Uitgaande asdiameter reductor | 19 mm |
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | S - Eentraps tandwielkast |
| type code reductor | S0201 |
| reductor uitvoering | P - Voet |
| type ingang reductor | HS - Massief ingaande as |
| montage positie reductor | B3 |
| uitgaande asdiameter reductor | 19 mm |
| ingaande asdiameter reductor | 19 mm |
| ingaand vermogen [kW] | 1.8 kW |
| thermisch vermogen [1400 rpm] | 7.8 kW |
| service factor | 1 |
| uitgaand koppel reductor [Nm] | 17 Nm |
| ingaand toerental reductor | 1007 min-1 |
| overbrengingsverhouding | 1.4 |
| uitgaand toerental reductor [rpm] | 1007 min-1 |
| massatraagheid reductor | 0.00027 kgm² |
| dynamisch rendement | 98 % |
| maximale radiale belasting ingaande as | 1000 N |
| maximale radiale belasting uitgaande as | 740 N |
| gewicht reductor | 6 kg |
| hoeveelheid smeerolie | 0.65 L |
Tekening
Eenvoudig , krachtig en speciaal ontwikkeld voor het aandrijven van pompen, dat is de S-serie. Om die reden wordt deze aandrijving veel toegepast in koel- en droog installaties, maar ook op andere plekken waar wordt gepompt kunt u ze tegenkomen. Uitgevoerd in voet- of flensmontage met assen die voldoen aan de UNEL normalisatie.
De eentrapsreductoren uit de S-serie zijn leverbaar met drie verschillende ingangen;
- HS uitvoering met massief ingaande as
- P uitvoering met IEC gestandaardiseerde motor aanbouwflens
- M uitvoering met geintegreerde draaistroommotor (optioneel met rem)
Voor de HS groep zijn de volgende eigenschappen van toepassing;
Koppel
- 21 – 200 Nm
Uitgaand vermogen (bij n1 = 1400 rpm)
- 0,12 – 11,6 kW
Overbrengingsverhoudingen
- 1,4 – 13,1
Uitvoeringen uitgang
- Voetmontage
- Flensmontage
