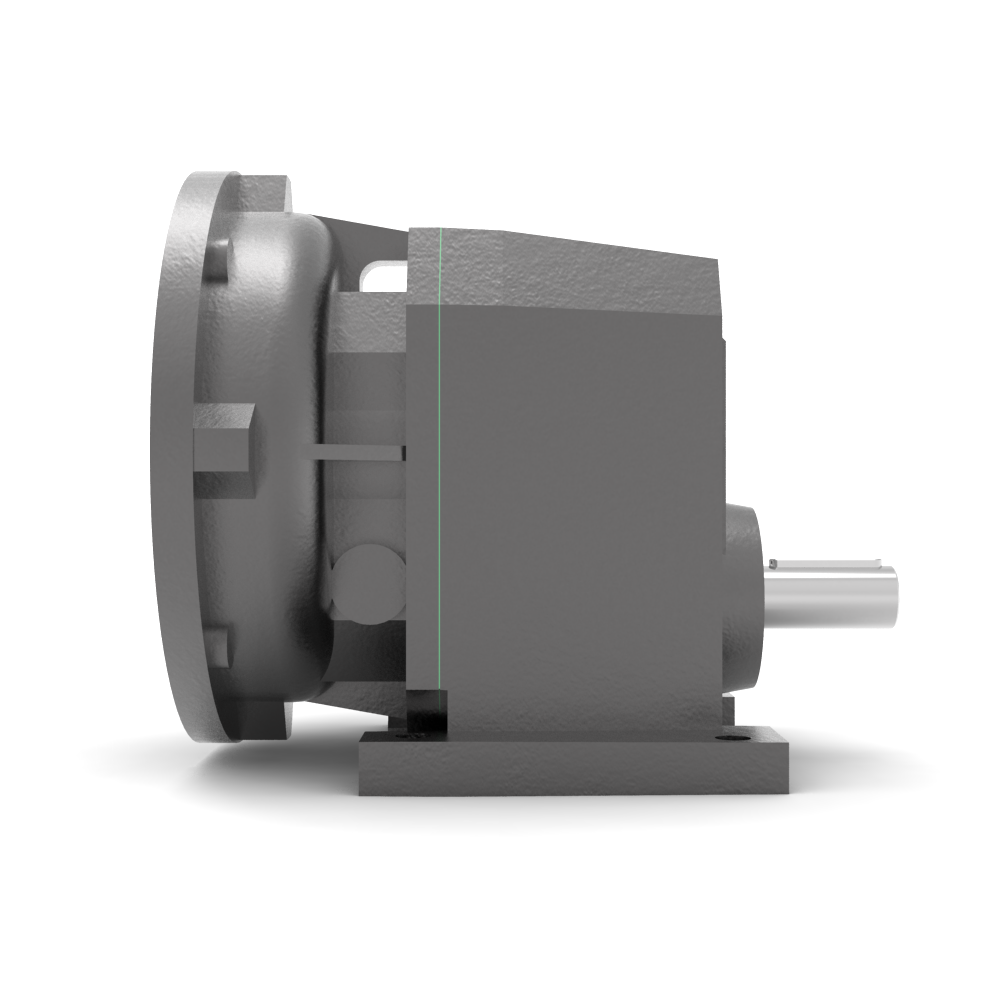

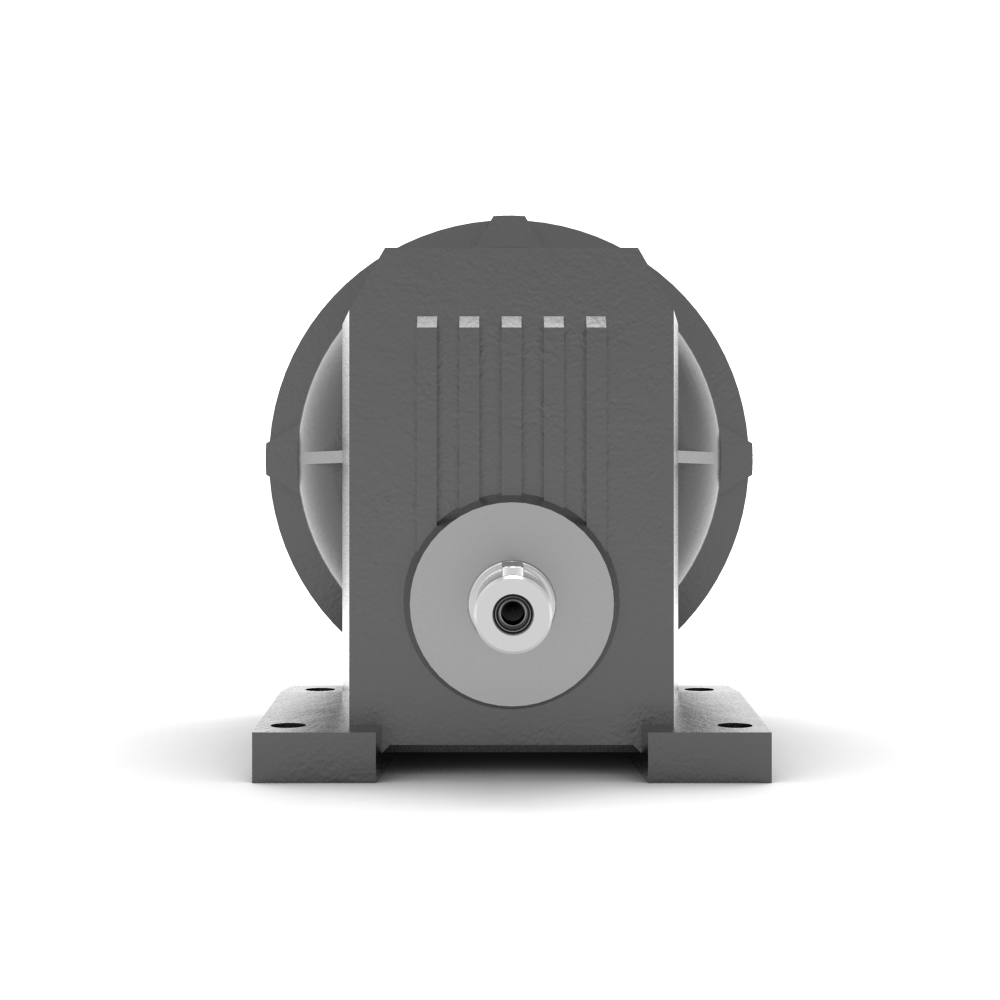

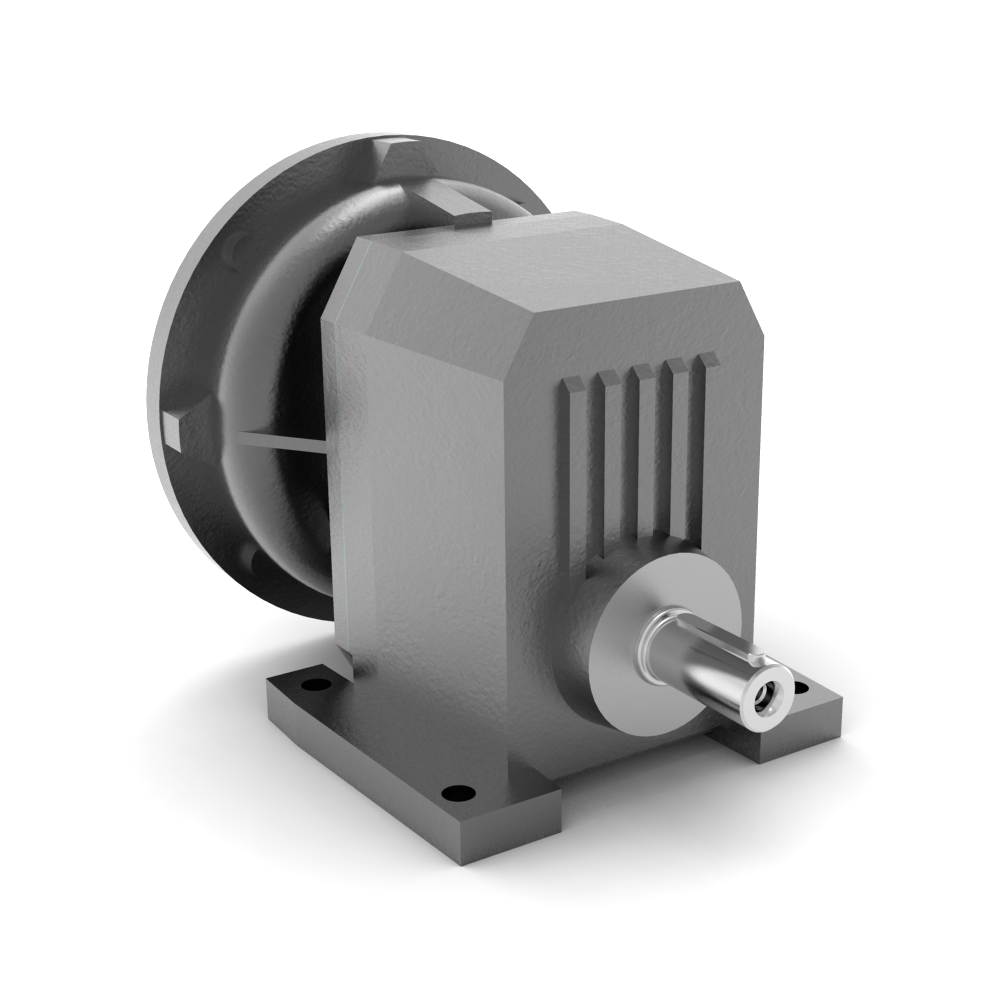

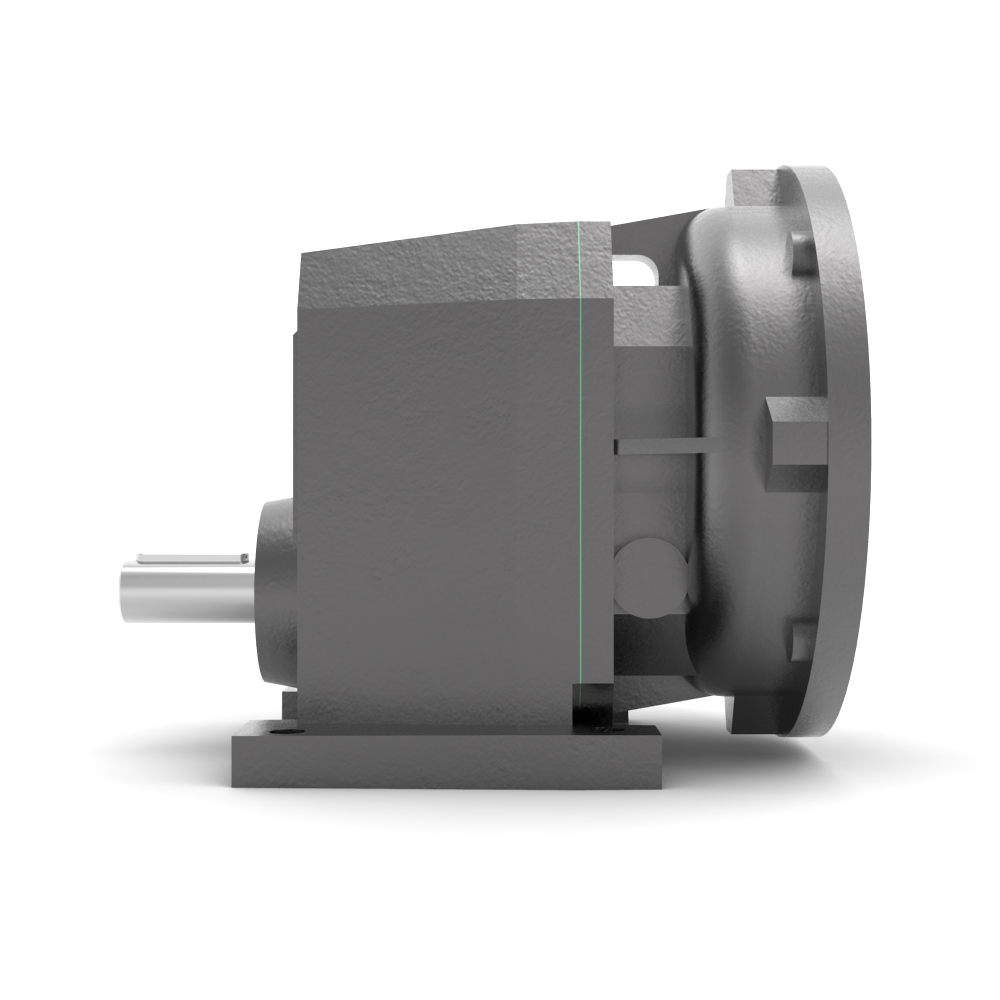

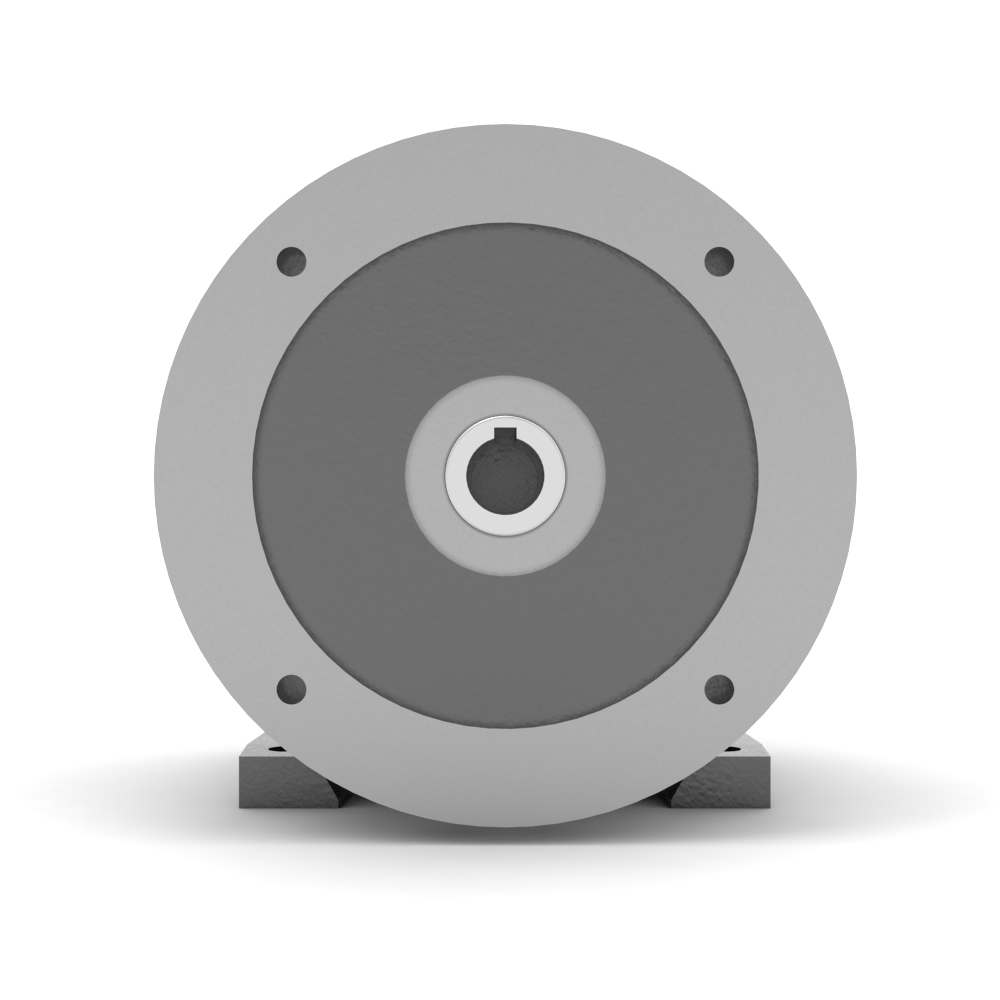

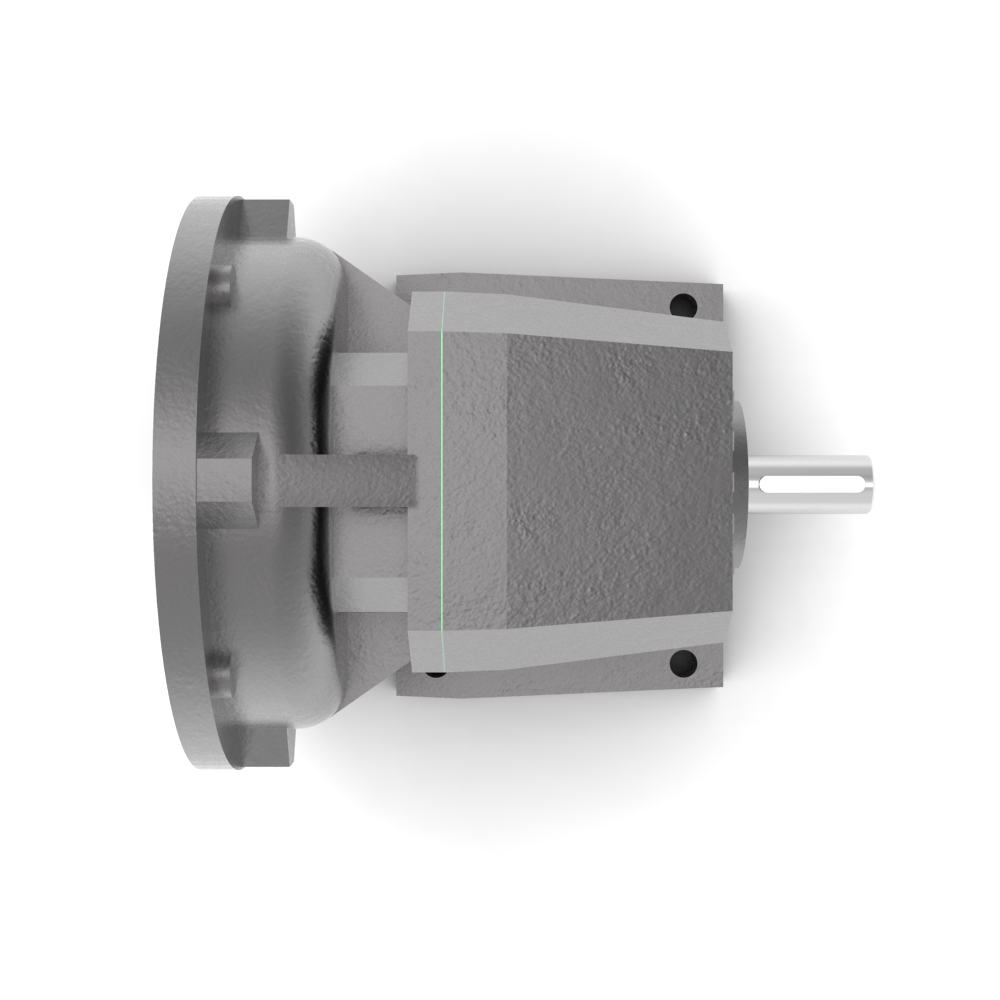

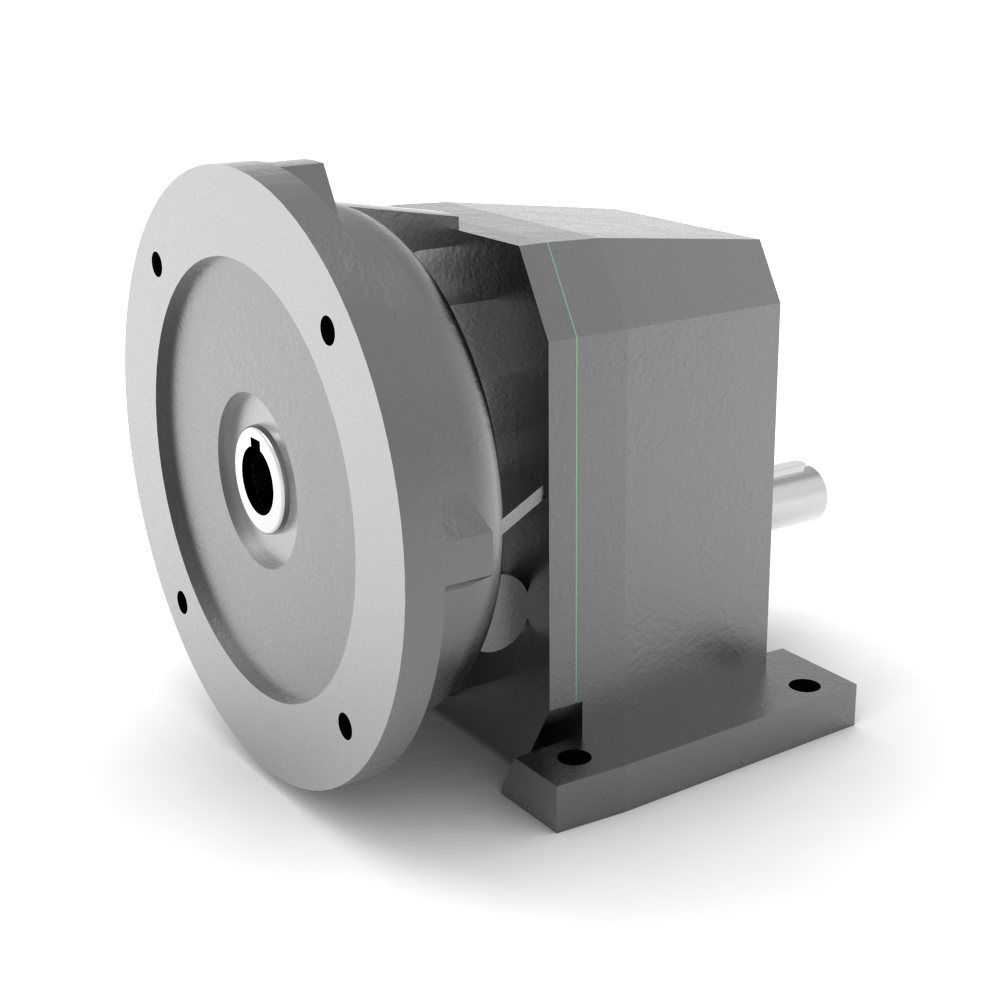

Eéntraps tandwielkast S0101 voet P i=2,5 motorflens P71/B5 bouwvorm B3
| Product code | S0101002503BP |
|---|---|
| Leveranciernummer | S0101P 2,5 P71 B3 |
| Reductor uitvoering | P - Voet |
| Ingaand vermogen [kW] | 0.37 kW |
| Uitgaand koppel reductor [Nm] | 6 Nm |
| Uitgaand toerental reductor [rpm] | 560 min-1 |
| Uitgaande asdiameter reductor | 14 mm |
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| serie code reductor | S - Eentraps tandwielkast |
| iEC flens type | B5 |
| iEC flensgrootte | 71 |
| type code reductor | S0101 |
| reductor uitvoering | P - Voet |
| type ingang reductor | P - IEC motorflens |
| montage positie reductor | B3 |
| uitgaande asdiameter reductor | 14 mm |
| ingaand vermogen [kW] | 0.37 kW |
| thermisch vermogen [1400 rpm] | 5.5 kW |
| uitgaand koppel reductor [Nm] | 6 Nm |
| service factor | 1.6 |
| ingaand toerental reductor | 560 min-1 |
| overbrengingsverhouding | 2.5 |
| uitgaand toerental reductor [rpm] | 560 min-1 |
| massatraagheid reductor | 0.00016 kgm² |
| dynamisch rendement | 98 % |
| gewicht reductor | 5 kg |
| hoeveelheid smeerolie | 0.45 L |
Tekening
Eenvoudig , krachtig en speciaal ontwikkeld voor het aandrijven van pompen, dat is de S-serie. Om die reden wordt deze aandrijving veel toegepast in koel- en droog installaties, maar ook op andere plekken waar wordt gepompt kunt u ze tegenkomen. Uitgevoerd in voet- of flensmontage met assen die voldoen aan de UNEL normalisatie.
De eentrapsreductoren uit de S-serie zijn leverbaar met drie verschillende ingangen;
- HS uitvoering met massief ingaande as
- P uitvoering met IEC gestandaardiseerde motor aanbouwflens
- M uitvoering met geintegreerde draaistroommotor (optioneel met rem)
Voor de P uitvoering zijn de volgende eigenschappen van toepassing;
Koppel
- 21 – 200 Nm
Uitgaand vermogen (bij n1 = 1400 rpm)
- 0,12 – 11,6 kW
Overbrengingsverhoudingen
- 1,4 – 13,1
Uitvoeringen uitgang
- Voetmontage
- Flensmontage
Elektromotoren
- IEC elektromotoren 1-toerig
- IEC elektromotoren 2-toerig
- IEC remmotoren
Motoropties
- Temperatuursensoren (thermistor of clixon)
- Separate geforceerde koeling
- Ingebouwde encoder
