fabrikant |
AEG-Lafert |
|
serie |
AMAC (dynamische AC-rem) |
|
materiaal behuizing |
Aluminium |
|
aantal polen |
4 |
|
nominaal vermogen |
1.1 kW |
|
nominaal toerental motor |
1385 min-1 |
|
iEC code |
80 |
|
bouwvorm montage positie |
B5 |
|
type rem |
AC04 |
|
iE rendementsklasse |
1 |
|
verkoopdatum tot |
Per 1 juli 2021 non-IE, uitlopend product |
|
aansluitspanning motor bij 50Hz |
230/400V-3fasen-50Hz |
|
iP beschermingsklasse |
54 |
|
isolatieklasse |
F-klasse B |
|
nominaal koppel motor |
7.6 Nm |
|
statisch remkoppel |
20 Nm |
|
aanloopkoppel / Nominaal koppel Ma/Mn |
2.5 |
|
kippkoppel / Nominaal koppel Mk/Mn |
2.6 |
|
nominale stroom bij 400V bij 50Hz |
2.8 A |
|
aanloopstroom / Nominaal stroom Ia/In |
4.4 |
|
cosinus Phi bij 100% belasting en 50Hz |
0.77 j |
|
massatragheidsmoment J |
0.00233 kgm² |
|
rendement bij 100% belasting |
75.2 % |
|
rendement bij 75% belasting |
75.7 % |
|
rendement bij 50% belasting |
73.4 % |
|
geluidsdruk LpA |
48 dB(A) |
|
geluidsvermogen LWA |
60 dB(A) |
|
maximaal aantal starts per uur |
140 |
|
maximale axiale askracht horizontaal Fa |
0.44 kN |
|
maximale axiale askracht vertikaal boven Fa |
0.41 kN |
|
maximale axiale askracht vertikaal beneden Fa |
0.47 kN |
|
maximale radiale askracht Fr |
0.83 kN |
|
maat wartel |
M20 |
|
maat tweede wartel |
M16 |
|
maxiamale diameter voedingskabel |
12 mm |
|
doorsnede ader voedingskabel |
2.5 mm² |
|
vermogen remspoel |
27 Watt |
|
gewicht |
13.4 kg |
|
kleur |
Zwart |
|
luchtspleet rem |
0.2-0.7 mm |
|
spanning remspoel |
230/400V-AC |
|
lager DE (aszijde) |
6204-2Z |
|
lager NDE (waaierzijde) |
20x47x14 |

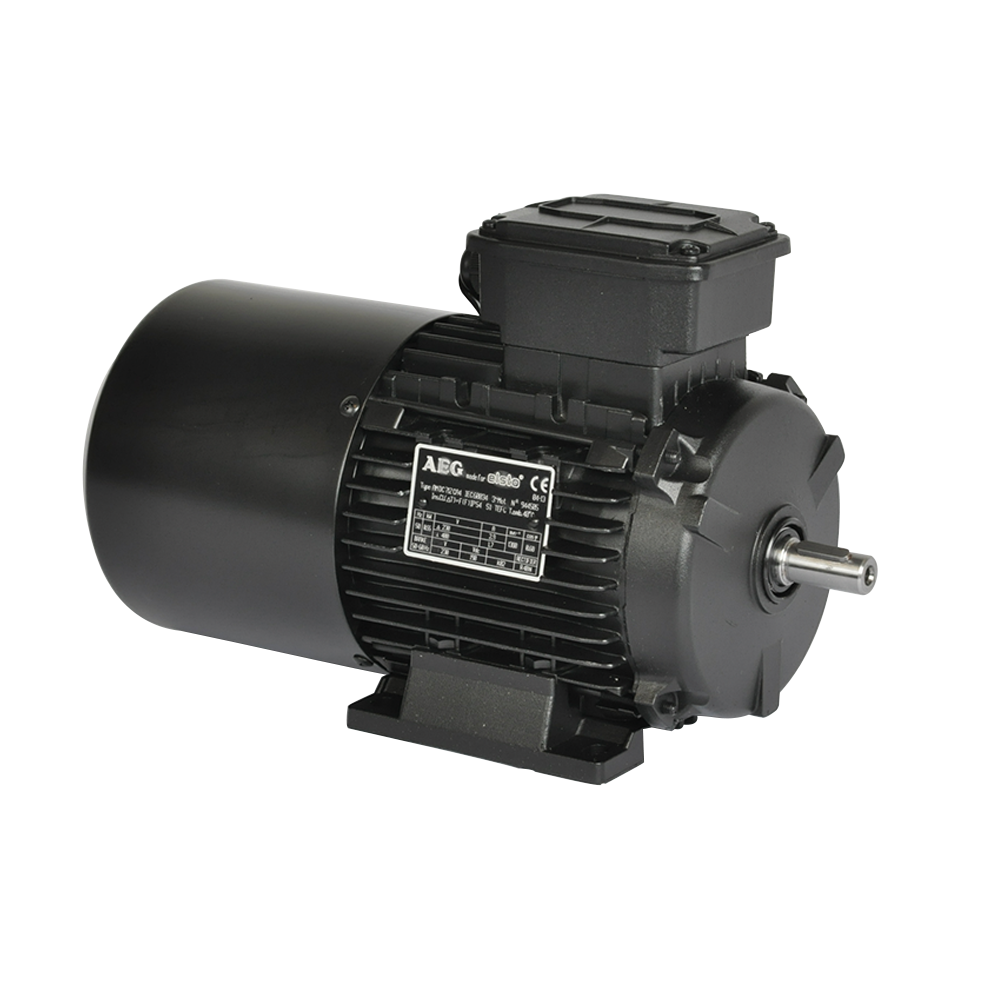

De IEC gestandaardiseerde aluminium draaistroomremmotoren van AEG-Lafert uit de AMAC serie voldoen aan alle internationale normeringen, inclusief EMC en LV richtlijnen, en zijn leverbaar in een vermogen van 0,12 tot 22kW in voet en flensuitvoeringen B5 of B14. De 3-fasen remmen worden apart gevoed, en zijn voor grotere types in verschillende remkoppels leverbaar. Alle motoren zijn vanzelfsprekend geschikt voor gebruik met een frequentieregelaar en voldoen aan efficiency klasse IE1 Standard efficiency.
Volgens de geldende IE-regelgeving (60034-30-1) vallen remmotoren onder de categorie bijzondere motoren en mogen met deze IE-klasse worden toegepast.
IE efficiency klasse
- IE1 - Standard Efficiency
Nominaal vermogen
IEC bouwgrootten
Rem
- Koppel: 4 - 200Nm
- Spanning: 230/400V-3fasen
Aantal polen
Uitvoeringen
- Voet IM B3
- Flens IM B5 of IM B14
- Combinatie van voet B3 en flens B5 of B14
Frequentie
Richtlijnen
- CEE 73/23 (LVD) en CEE89/336 (EMC)
Frequentieregeling geschikt
- Alle bouwgrootten
Houdt rekening met separate aansturing van de rem
Behuizing
- Aluminium IP55
- Kleur: zwart
Motoropties
- Hogere IE klasse (IE2)
- Hogere remkoppels voor grotere remtypen
- Temperatuursensoren (PTC of clixon)
- Separate geforceerde koeling
- Ingebouwde encoder
- Afwijkende spanningen
- Hogere afdichtingsklasse
- Speciale motorflenzen
- CSA en UL keurmerk
