fabrikant |
ELSTO |
|
serie |
E3B |
|
type |
Standaard |
|
materiaal behuizing |
Aluminium |
|
aantal polen |
6 |
|
nominaal vermogen |
1.1 kW |
|
nominaal vermogen bij 60Hz |
1.27 kW |
|
nominaal toerental motor bij 50Hz |
947 min-1 |
|
nominaal toerental motor bij 60Hz |
1145 min-1 |
|
iEC code |
90L |
|
bouwvorm montage positie |
B14b |
|
iE rendementsklasse |
3 |
|
verkoopdatum tot |
-- |
|
frequentieregelaar verplicht |
Nee |
|
aansluitspanning motor bij 50Hz |
230/400V - 3 fasen |
|
aansluitspanning motor bij 60Hz |
265/460V - 3 fasen |
|
iP beschermingsklasse |
55 |
|
isolatieklasse |
F trc B |
|
balanceerklasse |
A |
|
nominaal koppel motor bij 50Hz |
11.09 Nm |
|
nominaal koppel motor bij 60Hz |
10.55 Nm |
|
aanloop / Nominaal koppel Ma/Mn bij 50Hz |
2.6 |
|
aanloop / Nominaal koppel Ma/Mn bij 60Hz |
2.4 |
|
kippkoppel / Nominaal koppel Mk/Mn bij 50Hz |
3 |
|
kippkoppel / Nominaal koppel Mk/Mn bij 60Hz |
2.9 |
|
nominale stroom bij 400V bij 50Hz |
3 A |
|
nominale stroom bij 400V bij 60Hz |
2.9 A |
|
aanloop / Nominaal stroom Ia/In bij 50Hz |
5.2 |
|
aanloop / Nominaal stroom Ia/In bij 60Hz |
5 |
|
cosinus Phi bij 100% belasting en 50Hz |
0.67 j |
|
cosinus Phi bij 100% belasting en 60Hz |
0.67 j |
|
massatragheidsmoment J |
0.0052777 kgm² |
|
rendement bij 100% belasting |
81 % |
|
rendement bij 75% belasting |
81.5 % |
|
rendement bij 50% belasting |
79.2 % |
|
geluidsdruk LpA bij 50Hz |
53 dB(A) |
|
geluidsdruk LpA bij 60Hz |
56 dB(A) |
|
max axiale askracht horizontaal duw Fa |
0.19 kN |
|
max axiale askracht horizontaal trek Fa |
1.18 kN |
|
max axiale askracht vertikaal boven omhoog Fa |
1.25 kN |
|
max axiale askracht vertikaal boven omlaag Fa |
0.12 kN |
|
max axiale askracht vertikaal beneden omhoog Fa |
0.25 kN |
|
max axiale askracht vertikaal beneden omlaag Fa |
1.12 kN |
|
maximale radiale askracht Fr |
0.84 kN |
|
materiaal eindschild |
Aluminium |
|
materiaal voorflens B14 |
Aluminium |
|
materiaal koelwaaier |
Kunststof |
|
materiaal waaierkap |
Staal |
|
maat wartel |
M25 |
|
aantal wartels |
1 |
|
doorsnede ader voedingskabel |
13-18 mm² |
|
boutmaat aansluitpunt |
M5 |
|
gewicht |
20 kg |
|
kleur |
Aluminium ongespoten |
|
lager DE (aszijde) |
6305-ZZ |
|
lager NDE (waaierzijde) |
6205-ZZ |

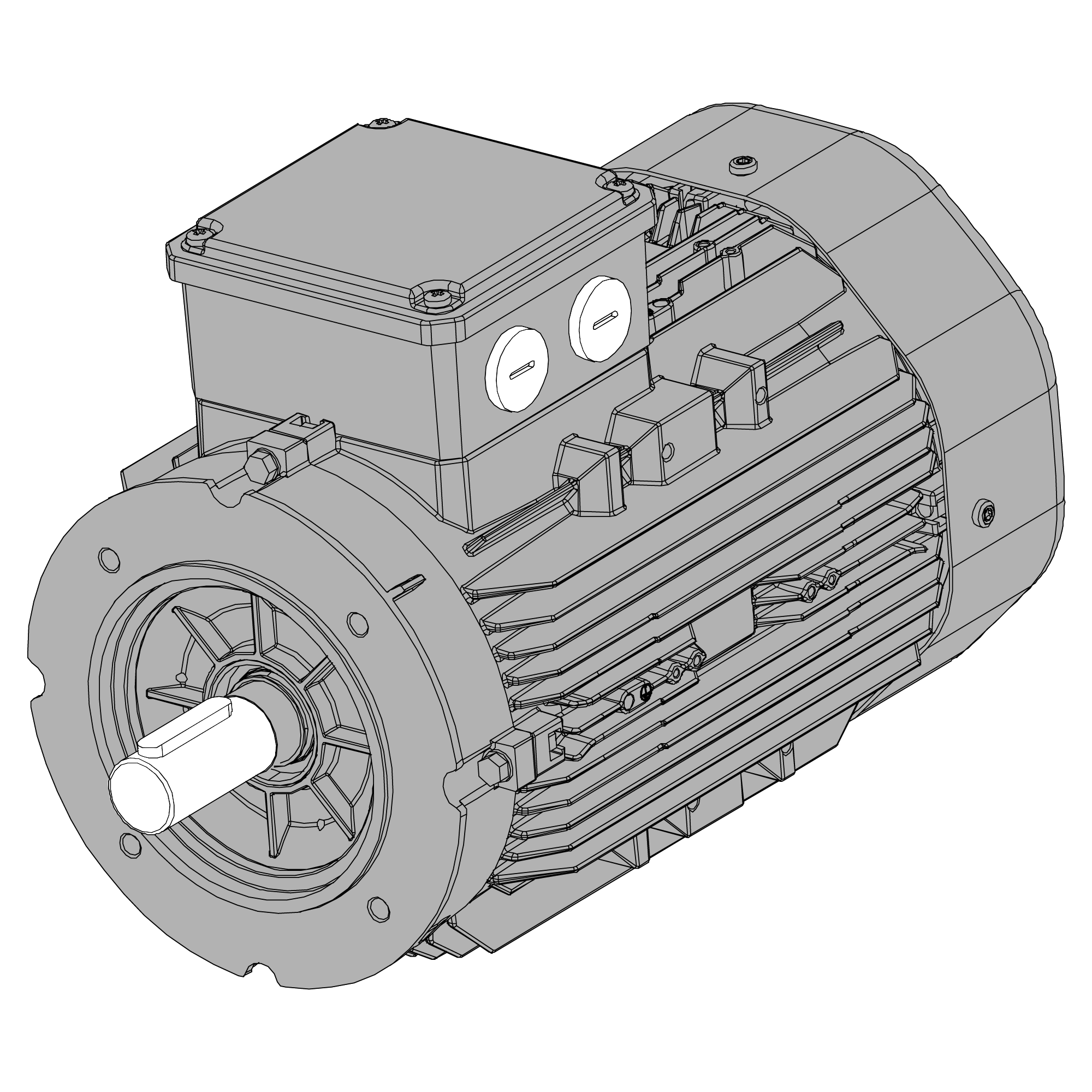

De IEC gestandaardiseerde ongespoten aluminium draaistroommotoren van ELSTO uit de E3B serie voldoen aan alle internationale normeringen, inclusief EMC en LV richtlijnen, en zijn leverbaar in een vermogen van 0,12 tot 4kW in voet B3 en/of flensuitvoeringen B5 of B14. Alle motoren zijn vanzelfsprekend geschikt voor gebruik met een frequentieregelaar. De motoren voldoen aan energieklasse IE3.
IE efficiency klasse
Nominaal vermogen (4-polig)
IEC bouwgrootten
Aantal polen
Uitvoeringen
- Voet IM B3
- Flens IM B5 of IM B14
- Combinatie van voet B3 en flens B5 of B14
Frequentie
Richtlijnen
- CEE 73/23 (LVD) en CEE89/336 (EMC)
Frequentieregelaar geschikt
Behuizing
Motoropties
- Temperatuursensoren (PTC of clixon)
- Separate geforceerde koeling
- Ingebouwde encoder
- Afwijkende spanningen
- Hogere afdichtingsklasse
