fabrikant |
ELSTO Industries |
|
serie |
E3B |
|
type |
Progressief |
|
materiaal behuizing |
Aluminium |
|
aantal polen |
2 |
|
nominaal vermogen |
0.37 kW |
|
nominaal vermogen bij 50Hz |
0.37 kW |
|
nominaal vermogen bij 60Hz |
0.43 kW |
|
nominaal toerental motor bij 50Hz |
2800 min-1 |
|
nominaal toerental motor bij 60Hz |
3400 min-1 |
|
iEC code |
63 |
|
bouwvorm montage positie |
B3 |
|
klemmenkast positie |
Top |
|
iE rendementsklasse |
3 |
|
aansluitspanning motor bij 50Hz |
230/400V - 3 fasen |
|
aansluitspanning motor bij 60Hz |
265/460V - 3 fasen |
|
iP beschermingsklasse |
55 |
|
isolatieklasse |
F trc B |
|
balanceerklasse |
A |
|
geluidsdruk LpA bij 50Hz |
52 dB(A) |
|
geluidsdruk LpA bij 60Hz |
55 dB(A) |
|
max axiale askracht horizontaal duw Fa |
0.09 kN |
|
max axiale askracht horizontaal trek Fa |
0.23 kN |
|
max axiale askracht vertikaal boven omhoog Fa |
0.24 kN |
|
max axiale askracht vertikaal boven omlaag Fa |
0.08 kN |
|
max axiale askracht vertikaal beneden omhoog Fa |
0.1 kN |
|
max axiale askracht vertikaal beneden omlaag Fa |
0.22 kN |
|
maximale radiale askracht Fr |
0.22 kN |
|
materiaal eindschild |
Aluminium |
|
materiaal koelwaaier |
Kunststof |
|
materiaal waaierkap |
Staal |
|
maat wartel |
M20 |
|
aantal wartels |
1 |
|
doorsnede ader voedingskabel |
10-14 mm² |
|
boutmaat aansluitpunt |
M4 |
|
kleur |
Aluminium ongespoten |
|
lager DE (aszijde) |
6201-ZZ |
|
lager NDE (waaierzijde) |
6201-ZZ |

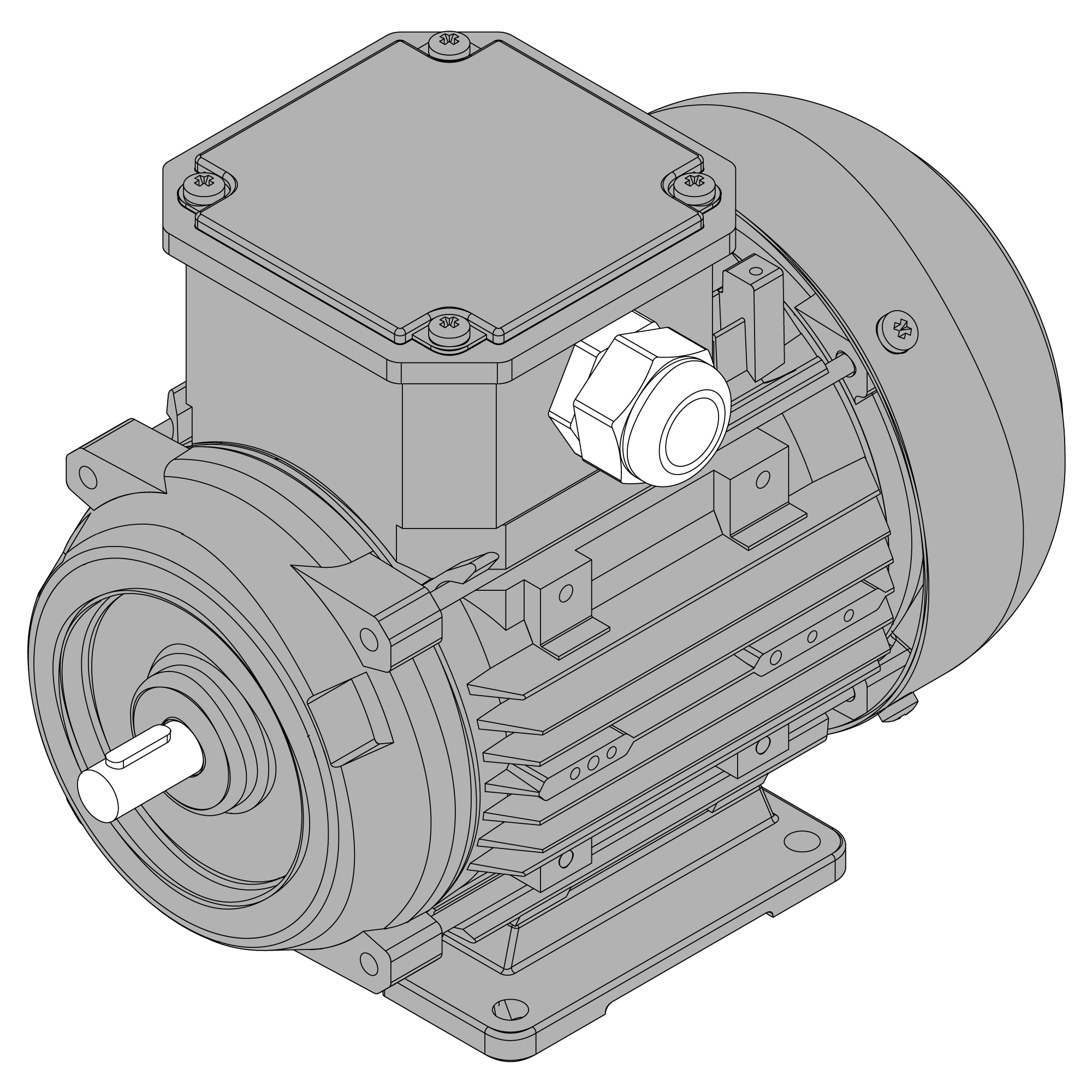

De IEC gestandaardiseerde ongespoten aluminium draaistroommotoren van ELSTO uit de E3B serie voldoen aan alle internationale normeringen, inclusief EMC en LV richtlijnen, en zijn leverbaar in een vermogen van 0,12 tot 4kW in voet B3 en/of flensuitvoeringen B5 of B14. Alle motoren zijn vanzelfsprekend geschikt voor gebruik met een frequentieregelaar. De motoren voldoen aan energieklasse IE3.
IE efficiency klasse
Nominaal vermogen (4-polig)
IEC bouwgrootten
Aantal polen
Uitvoeringen
- Voet IM B3
- Flens IM B5 of IM B14
- Combinatie van voet B3 en flens B5 of B14
Frequentie
Richtlijnen
- CEE 73/23 (LVD) en CEE89/336 (EMC)
Frequentieregelaar geschikt
Behuizing
Motoropties
- Temperatuursensoren (PTC of clixon)
- Separate geforceerde koeling
- Ingebouwde encoder
- Afwijkende spanningen
- Hogere afdichtingsklasse
