fabrikant |
ELSTO |
|
materiaal behuizing |
Gietijzer |
|
aantal polen |
4 |
|
nominaal vermogen |
4 kW |
|
nominaal toerental motor |
1450 min-1 |
|
iEC code |
112M |
|
bouwvorm montage positie |
B5 |
|
iE rendementsklasse |
3 |
|
verkoopdatum tot |
-- |
|
aansluitspanning motor bij 50Hz |
400/690V-3fasen-50Hz |
|
iP beschermingsklasse |
55 |
|
isolatieklasse |
F |
|
nominaal koppel motor |
26.3 Nm |
|
startkoppel / Nominaal koppel Ms/Mn |
2.2 |
|
kippkoppel / Nominaal koppel Mk/Mn |
2.3 |
|
nominale stroom bij 400V bij 50Hz |
7.9 A |
|
startstroom / Nominaal stroom Is/In |
7.8 |
|
cosinus Phi bij 100% belasting en 50Hz |
0.82 j |
|
massatragheidsmoment J |
0.022 kgm² |
|
rendement bij 100% belasting |
88.6 % |
|
geluidsdruk LpA |
65 dB(A) |
|
maat wartel |
M30x2 |
|
aantal wartels |
2 |
|
gewicht |
73 kg |
|
kleur |
Zwart |
|
lager DE (aszijde) |
6306-2Z |
|
lager NDE (waaierzijde) |
6306-2Z |
|
afdichting DE (aszijde) |
RB30x47x4.5 |

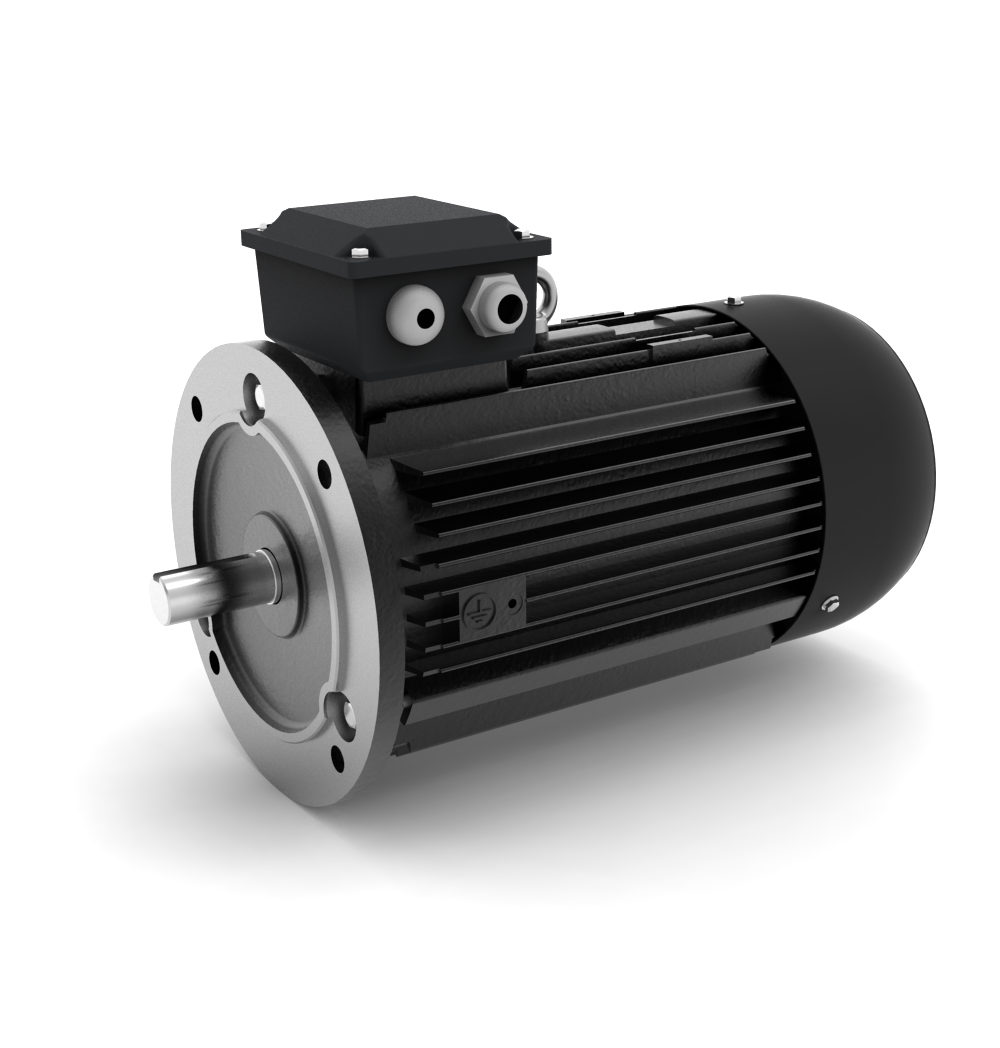

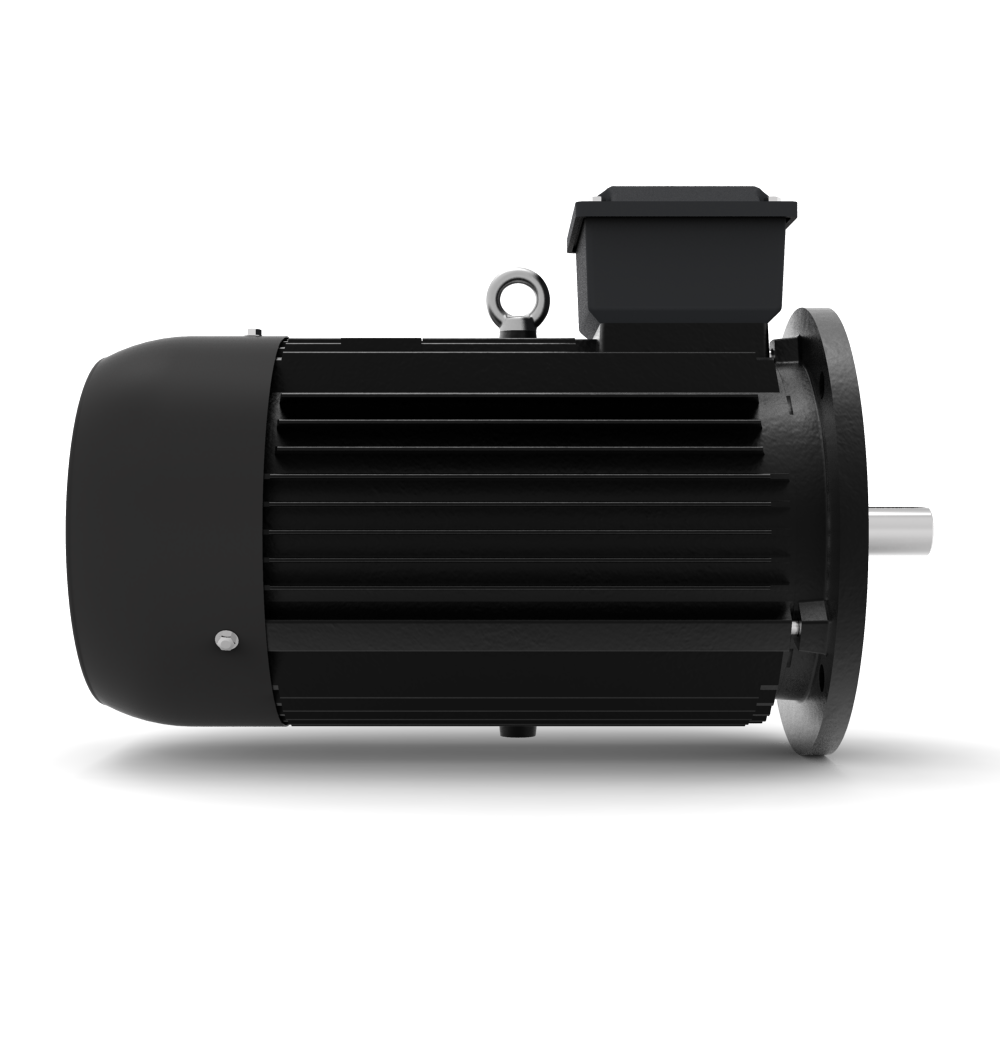

De IEC gestandaardiseerde gietijzeren draaistroommotoren van ELSTO uit de HG serie voldoen aan alle internationale normeringen, inclusief EMC en LV richtlijnen, en zijn leverbaar in een vermogen van 0,55 tot 355kW in voet en flensuitvoeringen B5 of B14. Optioneel zijn de motoren uit te voeren met een DC- of AC-rem. De motoren voldoen aan energieklasse IE3.
IE efficiency klasse
Nominaal vermogen (4-polig)
IEC bouwgrootten
Aantal polen
Uitvoeringen
- Voet IM B3
- Flens IM B5 of IM B14
- Combinatie van voet B3 en flens B5 of B14
Frequentie
Richtlijnen
- CEE 73/23 (LVD) en CEE89/336 (EMC)
Frequentieregeling geschikt
Behuizing
Remuitvoeringen
- DC en AC voeding
- Verschillende typen rem
- Verschillende typen gelijkrichters leverbaar
Motoropties
- Temperatuursensoren (PTC of clixon)
- Separate geforceerde koeling
- Ingebouwde encoder
- Afwijkende spanningen
- Hogere afdichtingsklasse
