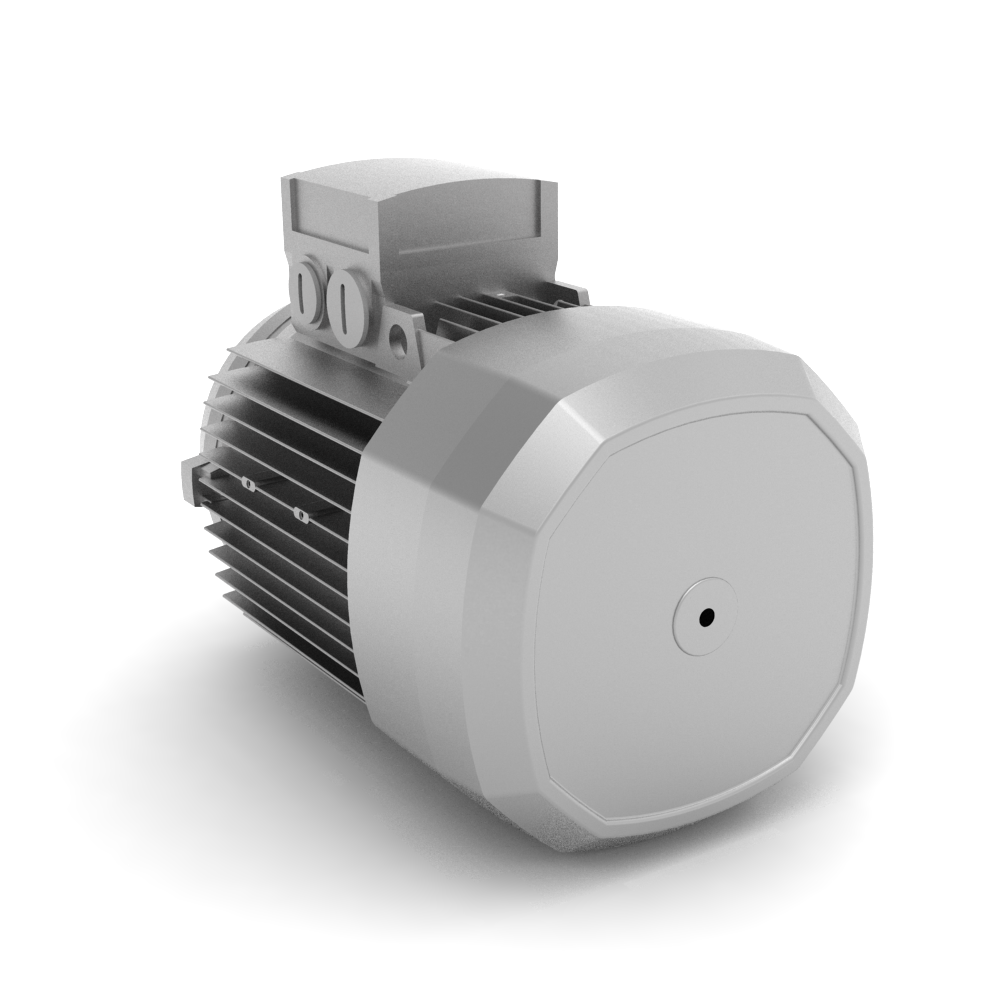

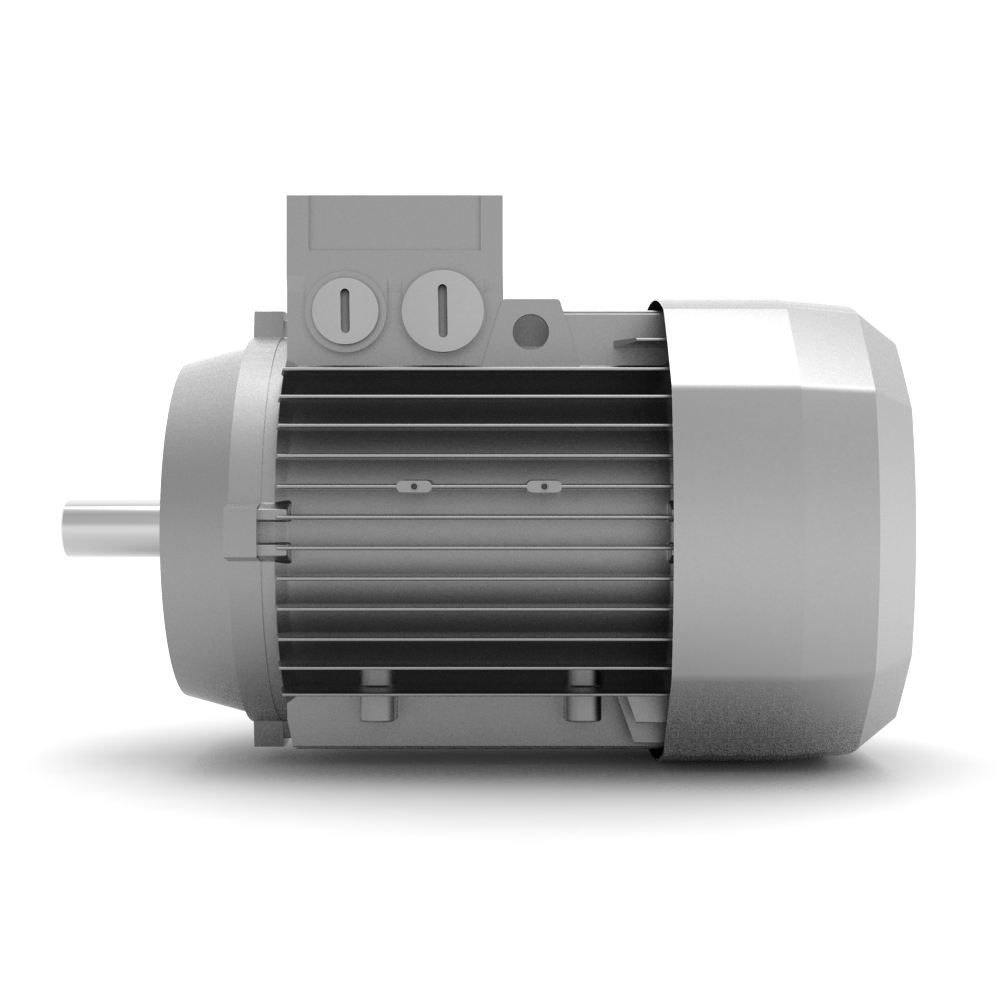

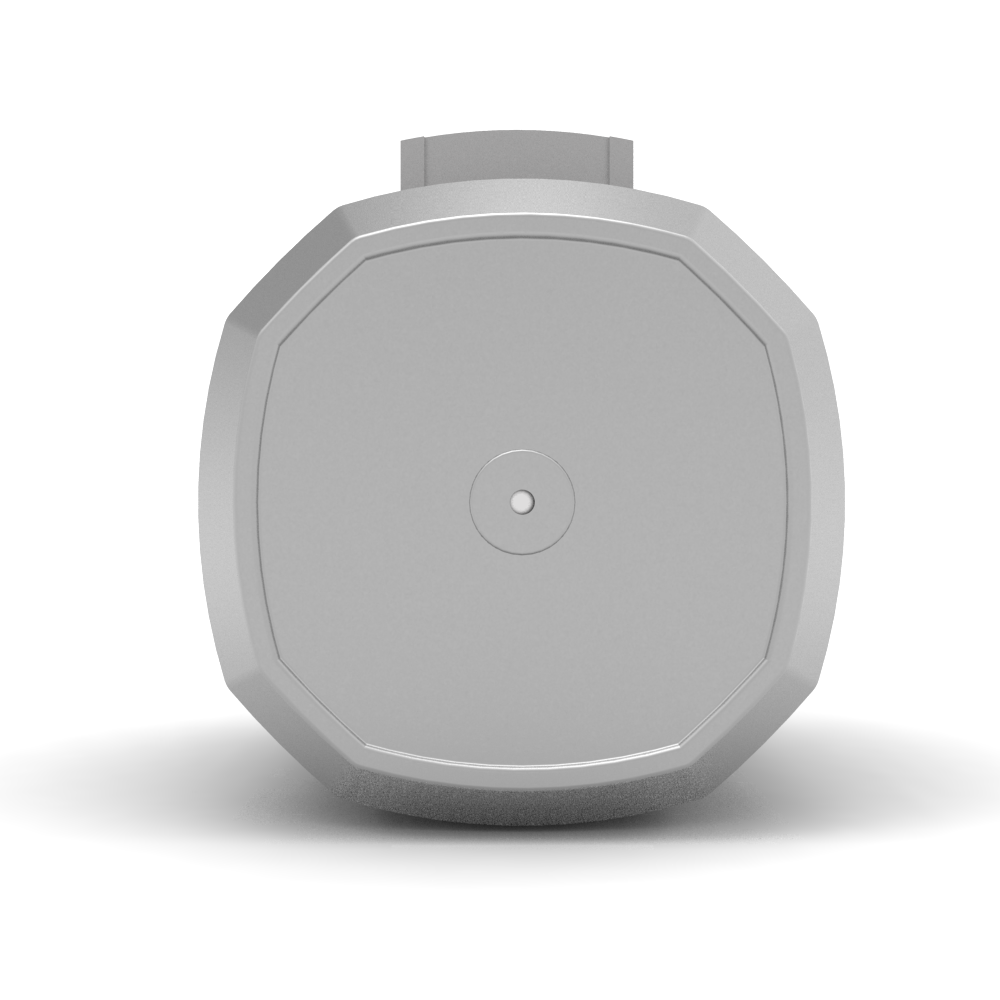

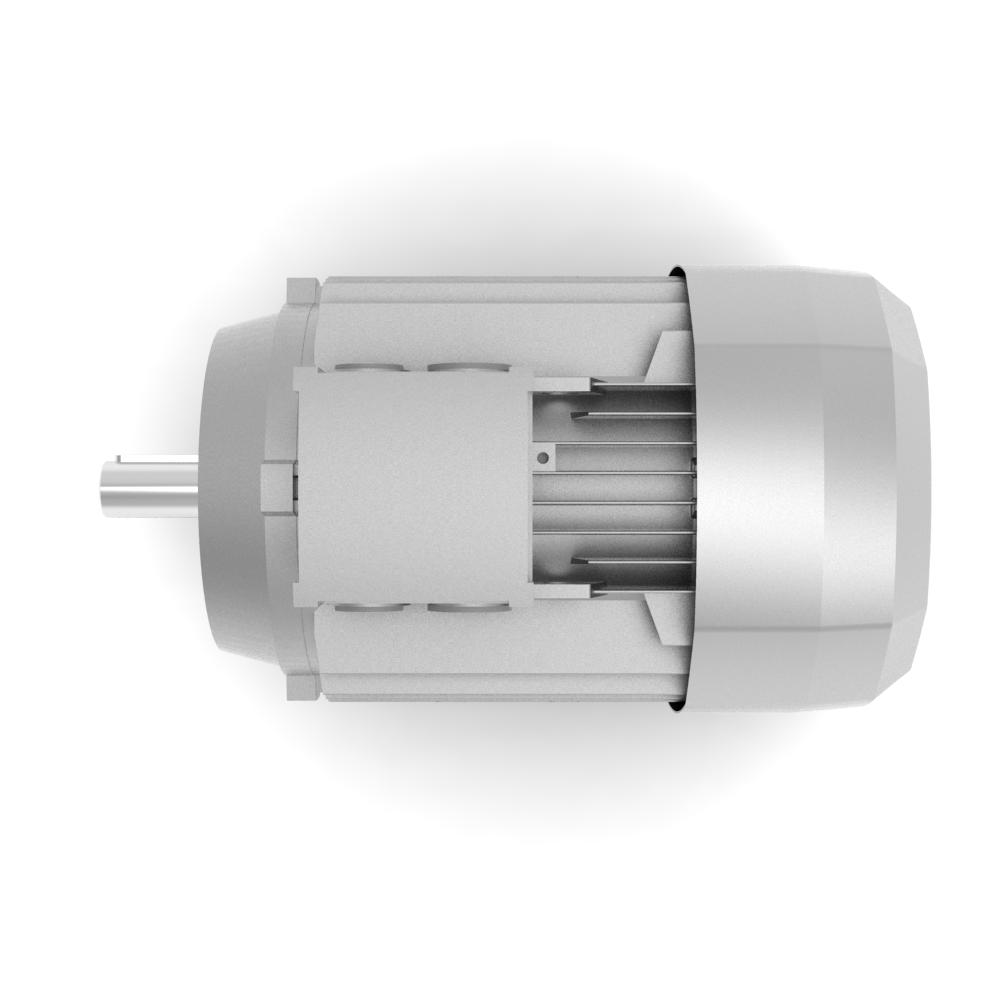

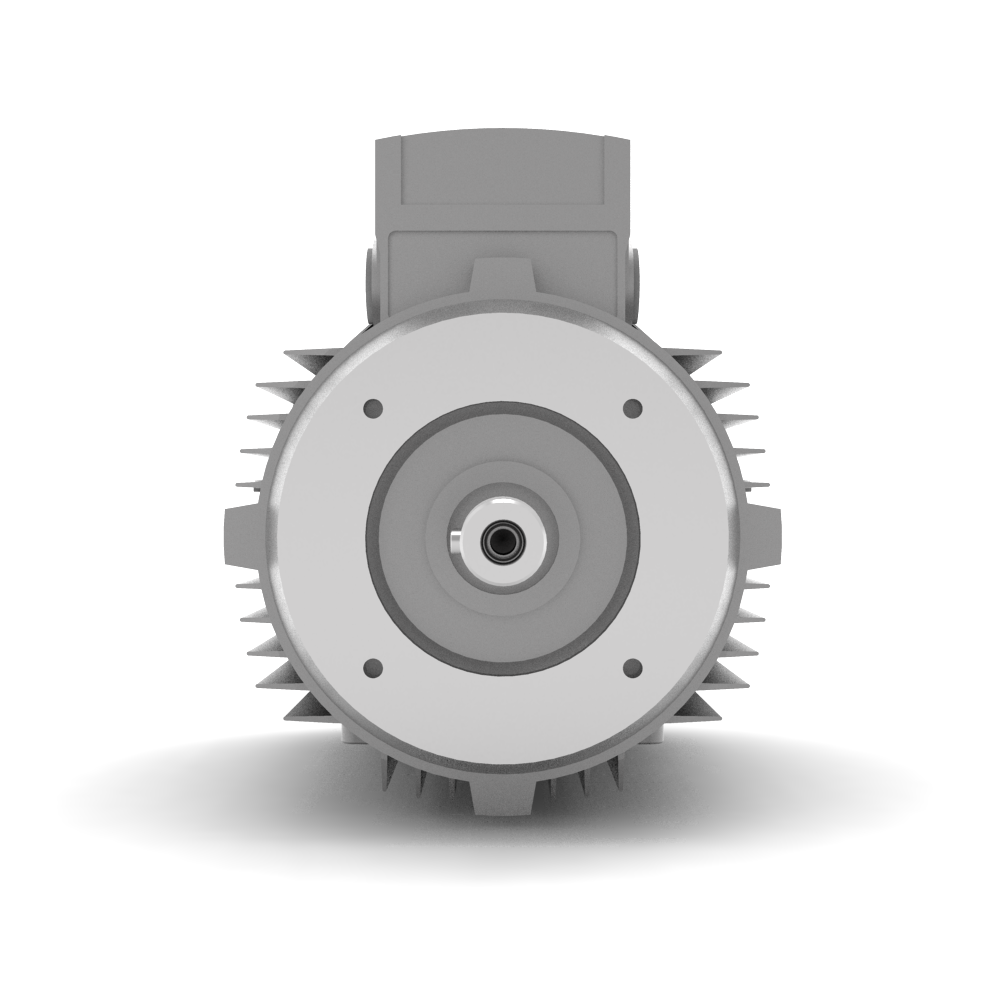

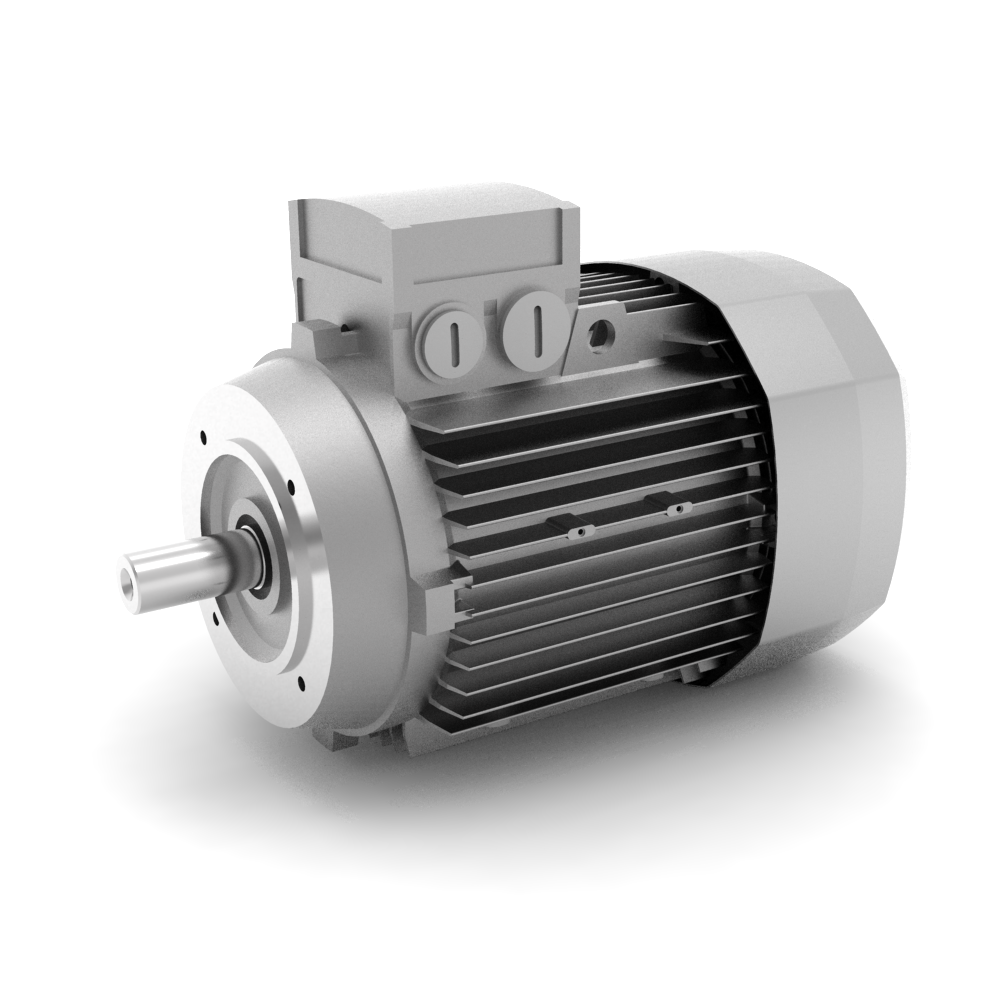

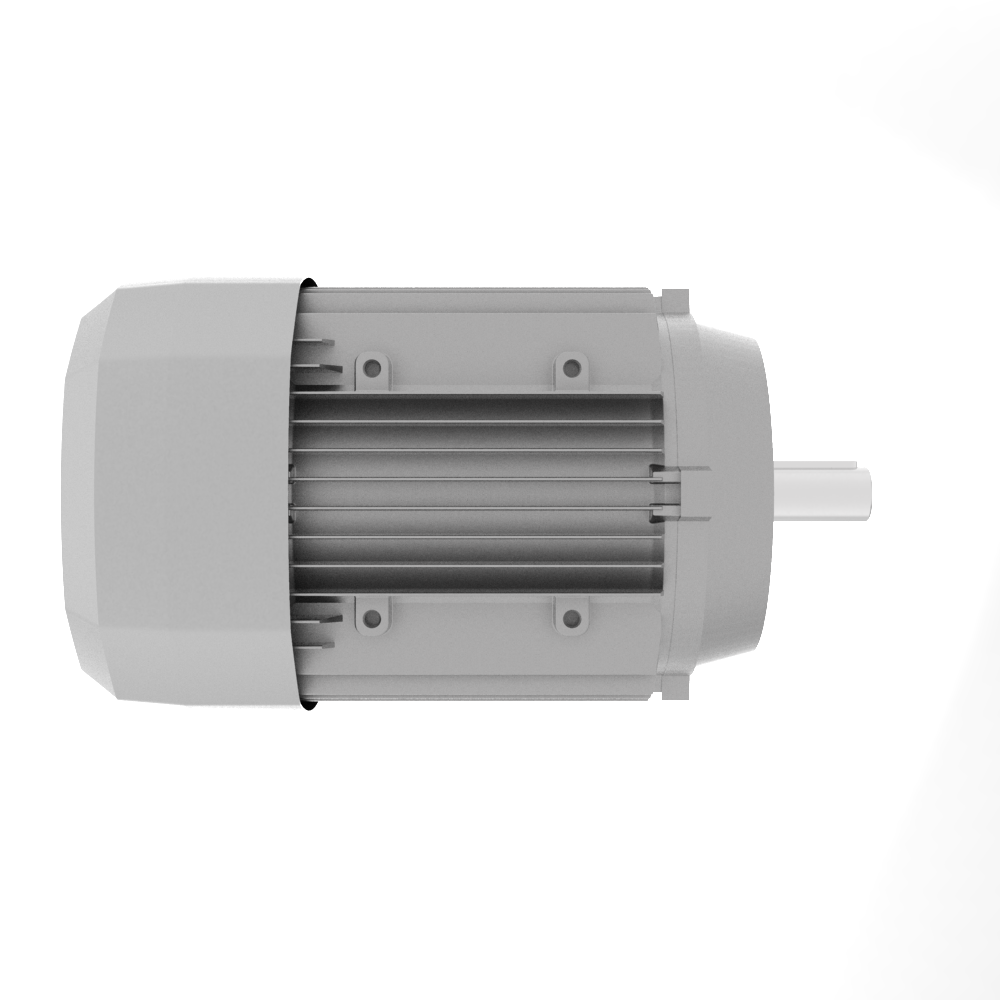

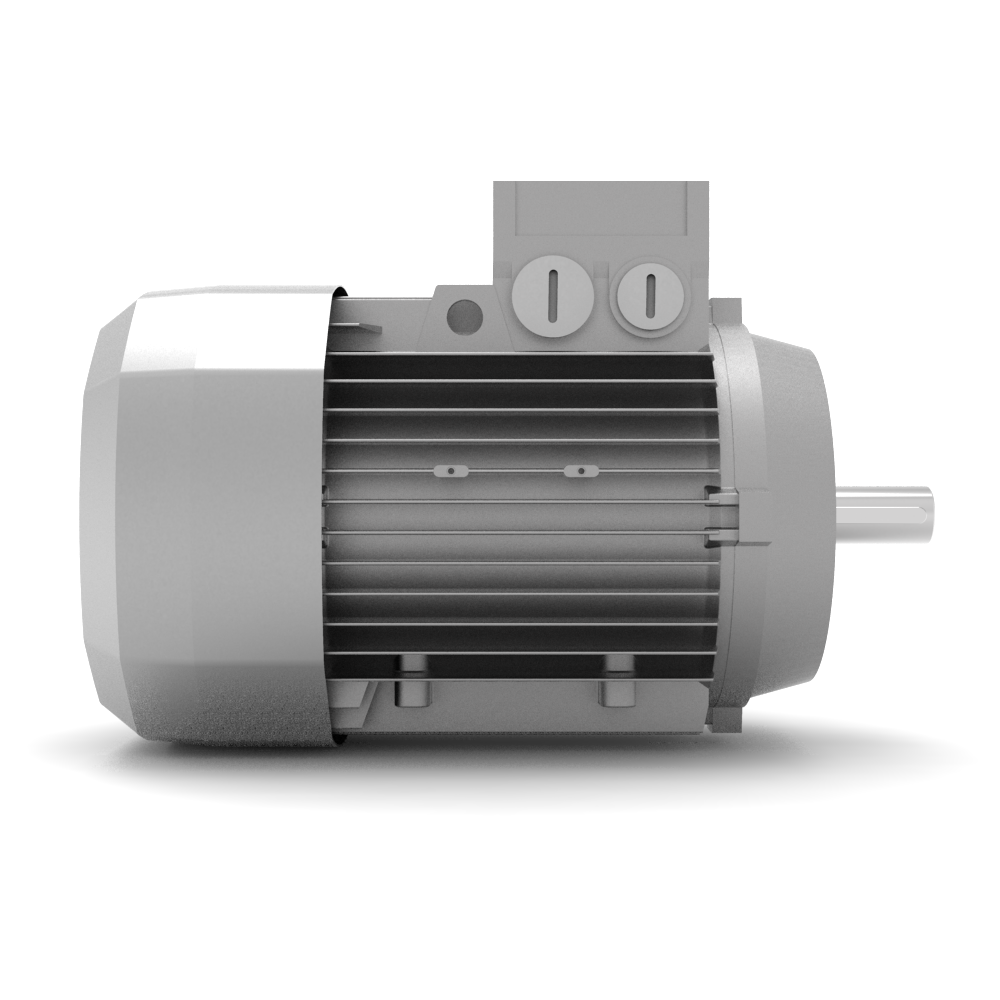

Aluminium draaistroommotor 2/4V-3f 1.5kW 1430rpm IEC90L B14a
Aluminium draaistroommotor aansluitspanning 230/400V-3fasen-50Hz vermogen 1.5kW toerental 1430rpm bouwvorm B14a
| Product code | DEB06AB15BF4 |
|---|---|
| Leveranciernummer | BE-90LA-4 |
| Materiaal behuizing | Aluminium |
| Aantal polen | 4 |
| Nominaal vermogen | 1.5 kW |
| IE rendementsklasse | 2 |
| Bouwvorm montage positie | B14a |
| IEC code | 90L |
| fabrikant | Bonfiglioli Riduttori |
|---|---|
| materiaal behuizing | Aluminium |
| aantal polen | 4 |
| nominaal vermogen | 1.5 kW |
| nominaal toerental motor | 1430 min-1 |
| iEC code | 90L |
| bouwvorm montage positie | B14a |
| iE rendementsklasse | 2 |
| aansluitspanning motor bij 50Hz | 230/400V-3fasen-50Hz |
| iP beschermingsklasse | 55 |
| isolatieklasse | F |
| startkoppel / Nominaal koppel Ms/Mn | 3.1 |
| aanloopkoppel / Nominaal koppel Ma/Mn | 3.0 |
| nominale stroom bij 400V bij 50Hz | 3.5 A |
| startstroom / Nominaal stroom Is/In | 5.9 |
| cosinus Phi bij 100% belasting en 50Hz | 0.74 j |
| massatragheidsmoment J | 0.0034 kgm² |
| rendement bij 100% belasting | 83.5 % |
| rendement bij 75% belasting | 83.0 % |
| rendement bij 50% belasting | 80.0 % |
| maat wartel | M25x1.5 |
| aantal wartels | 2 |
| gewicht | 15.1 kg |
| kleur | Grijs aluminium |
| lager DE (aszijde) | 6205-2Z |
| lager NDE (waaierzijde) | 6205-2Z |
Tekening
De IEC gestandaardiseerde aluminium draaistroommotoren van Bonfiglili riduttori uit de BE-serie voldoen aan alle internationale normeringen, inclusief EMC en LV richtlijnen, en zijn leverbaar in een vermogen van 0,75 tot 22kW in voet en flensuitvoeringen B5 of B14. Alle motoren zijn vanzelfsprekend geschikt voor gebruik met een frequentieregelaar en voldoen aan efficiency klasse IE1 Standard efficiency.
Volgens de geldende IE-regelgeving (60034-30-1) dienen IE2 moteren in 2-, 4-, 6-polige uitvoering een vermogen kleiner dan 0,75kW of hoger dan 375kW te hebben. Daarnaast zijn bijzondere uitvoeringen toegestaan waaronder remmotoren of intermitterend gebruik (zoals S2).
IE2 motoren in 2-, 4-, 6-polige uitvoering met een vermogen tussen 0,75kW en 375kW voldoen ook aan de IE-regelgeving als deze expliciet in combinatie met een frequentieregelaar wordt toegepast en als zodanig wordt geidentificeerd.
IE efficiency klasse
- IE2 - High Efficiency
Nominaal vermogen (4-polig)
- 0,75-22kW
IEC bouwgrootten
- 80-180L
Aantal polen
- Eentoerig; 2,4,6
Uitvoeringen
- Voet IM B3
- Flens IM B5 of IM B14
- Combinatie van voet B3 en flens B5 of B14
Frequentie
- 50 Hz en 60 Hz
Richtlijnen
- CEE 73/23 (LVD) en CEE89/336 (EMC)
Frequentieregeling geschikt
- Alle bouwgrootten
Behuizing
- Aluminium IP55
Motoropties
- Temperatuursensoren (PTC of clixon)
- Separate geforceerde koeling
- Ingebouwde encoder
- Afwijkende spanningen
- Hogere afdichtingsklasse
- Speciale motorflenzen
- CSA en UL keurmerk
